Funkčný generátor FNIRSI TSG6020

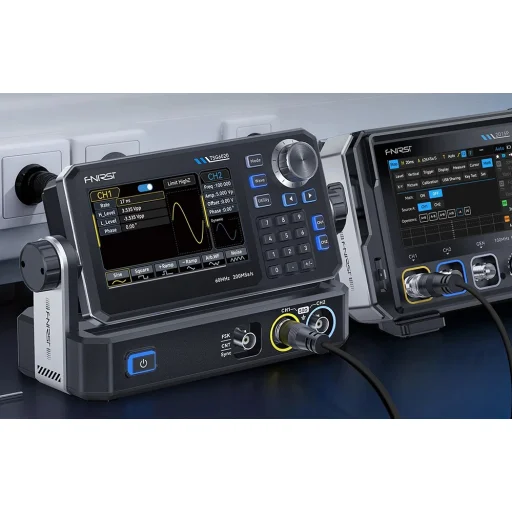

Dvojkanálový funkčný generátor FNIRSI TSG6020 je vhodný na laboratórne merania, navrhovanie elektronických obvodov, servisné úlohy a testovanie signálov. Jeho dva nezávislé výstupné kanály umožňujú súčasné generovanie dvoch rôznych signálov, vďaka čomu je vhodný aj pre komplexnejšie merania a analýzy.
Prístroj pracuje so vzorkovacou frekvenciou 200 MSa/s a 14-bitovým vertikálnym rozlíšením pre presné zobrazenie priebehov. Frekvencia sínusových vĺn je nastaviteľná od 1 µHz do 60 MHz, zatiaľ čo frekvencia obdĺžnikových a impulzných signálov je medzi 1 µHz a 24 MHz.
Priebehy a možnosti modulácie
Generátor podporuje bežne používané sínusové, obdĺžnikové, pílovité, impulzné, šumové a jednosmerné (DC) priebehy. Možno vytvárať a ukladať aj vlastné ľubovoľné priebehy, takže prístroj možno nastaviť aj na špeciálne meracie úlohy.
- Podporované modulácie: AM, FM, PM, FSK, ASK a PSK
- Režimy skenovania (sweep): lineárne a logaritmické
- Prevádzkové režimy: kontinuálny, hradlovaný (gated), modulačný a režim skenovania
- Ukladanie: uloženie až 24 vlastných priebehov do energeticky nezávislej pamäte
Presné generovanie signálu a meranie
Technológia VeriPoint poskytuje vzorkovaciu frekvenciu od 1 µSa/s do 200 MSa/s a jitter pod 200 ps na reprodukciu detailných ľubovoľných priebehov. Technológia ZeroSurge znižuje prekmit obdĺžnikových, impulzných a pílovitých signálov na maximálne 1 %. Čas nábehu a poklesu je maximálne 13,5 ns.

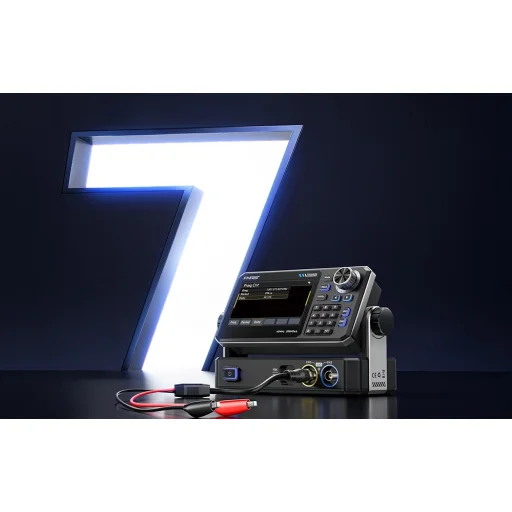

Zabudovaný 7-miestny merač frekvencie je vhodný na meranie frekvencie, periódy a striedy signálov s úrovňou TTL. Prístroj disponuje aj synchronizačným výstupom kompatibilným s TTL, čo uľahčuje spoluprácu s inými meracími zariadeniami.
Prehľadné ovládanie a stabilná prevádzka

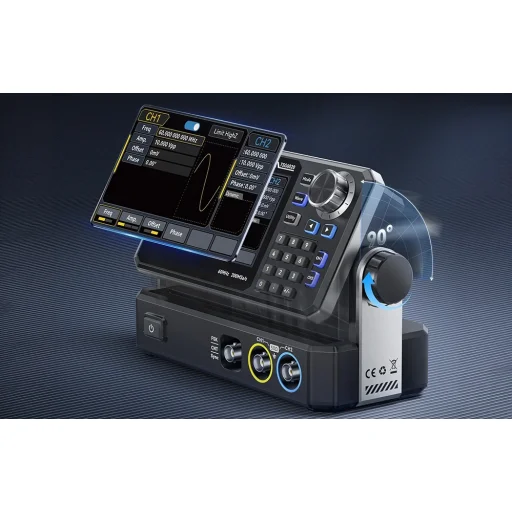

4,3-palcový farebný dotykový TFT-LCD displej s rozlíšením 480 x 272 zobrazuje priebeh a dôležité nastavenia v reálnom čase. Dotykový displej dopĺňajú fyzické tlačidlá pre rýchlejšie ovládanie.

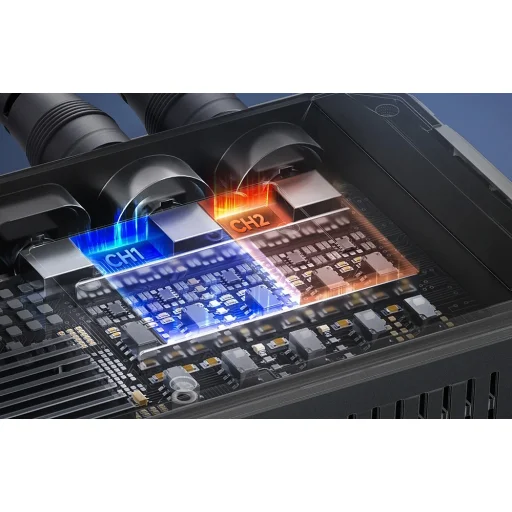

Stabilnú prevádzku počas dlhších testov podporuje hliníkový chladič a tichý ventilátor. Konštrukcia zahŕňa aj ochranu výstupných kanálov, izoláciu a ochranu uzemnenia.
Technické údaje
- Počet kanálov: 2
- Vzorkovacia frekvencia: 200 MSa/s
- Vertikálne rozlíšenie: 14 bitov
- Frekvencia sínusovej vlny: 1 µHz – 60 MHz
- Frekvencia obdĺžnikovej vlny: 1 µHz – 24 MHz
- Frekvencia impulzov: 1 µHz – 24 MHz
- Maximálna výstupná amplitúda: 20 Vpp pod 10 mHz, 10 Vpp nad 10 mHz
- Displej: 4,3-palcový TFT-LCD, 480 x 272
Obsah súpravy
- Funkčný generátor FNIRSI TSG6020

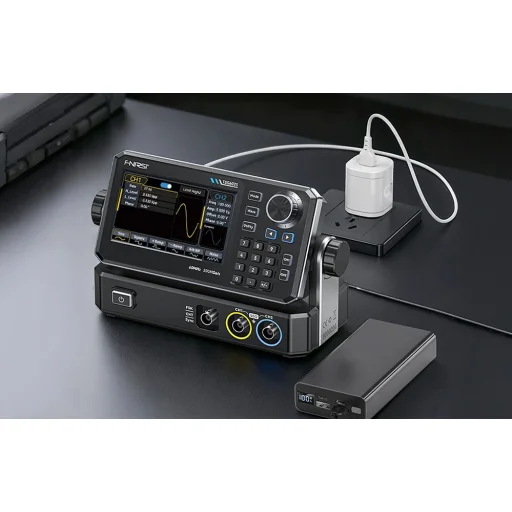

- Nabíjací adaptér
- Nabíjací kábel typu C
- Dátový kábel
- Merací vodič
- Krokosvorky
- Používateľská príručka
