Funkčný generátor FNIRSI TSG3020

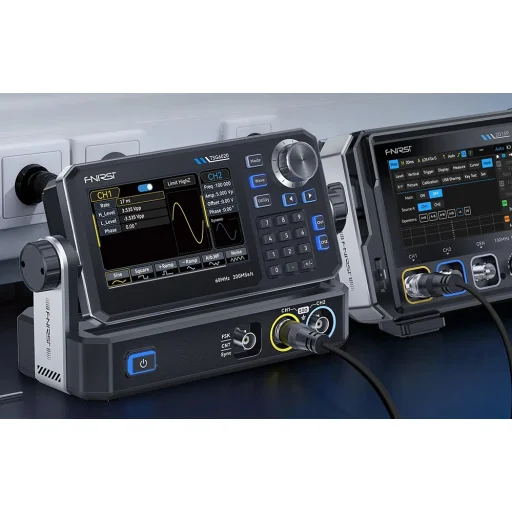

Dvojkanálový funkčný generátor FNIRSI TSG3020 je určený pre laboratórne, dielenské a terénne meracie úlohy. Jeho dva nezávislé výstupné kanály umožňujú súčasné generovanie rôznych signálov, vďaka čomu je vhodný aj pre zložitejšie elektronické testy a meracie zostavy.
- Počet kanálov: 2 nezávislé výstupné kanály
- Maximálna výstupná frekvencia: až 60 MHz
- Vzorkovacia frekvencia: 200 MSa/s
- Vertikálne rozlíšenie: 14 bitov
- Displej: 4,3-palcový farebný TFT-LCD dotykový displej s rozlíšením 480 × 272
Presné generovanie signálu na dvoch kanáloch
Zariadenie poskytuje vysoko presnú tvorbu vlnových priebehov so vzorkovacou frekvenciou 200 MSa/s a 14-bitovým rozlíšením. Pri vysokonapäťovej záťaži (vysokej impedancii) je pod 10 MHz k dispozícii rozsah amplitúdy od 2 mVpp do 20 Vpp a nad 10 MHz od 2 mVpp do 10 Vpp. Pri záťaži 50 Ω je rozsah amplitúdy pod 10 MHz 1 mVpp – 10 Vpp a nad 10 MHz 1 mVpp – 5 Vpp.
Pri záťaži 50 Ω ponúka prístroj amplitúdu medzi 1 mVpp a 10 Vpp. Fázový šum pri 10 MHz a odchýlke 10 kHz je maximálne -125 dBc/Hz, zatiaľ čo harmonické skreslenie v rozsahu 30 – 60 MHz zostáva pod -40 dBc.
Štandardné a vlastné priebehy
FNIRSI TSG3020 je vhodný na generovanie sínusových, obdĺžnikových, rampových alebo pílovitých, impulzných, šumových a jednosmerných (DC) priebehov. Okrem toho podporuje aj ľubovoľné (arbitrárne) priebehy vytvorené bod po bode, takže ho možno použiť aj na generovanie zložitých signálov.
- Frekvencia sínusového priebehu: 1 µHz – 24 MHz
- Frekvencia obdĺžnikového priebehu: 1 µHz – 24 MHz
- Frekvencia impulzov: 1 µHz – 24 MHz
- Technológia VeriPoint: vzorkovacia frekvencia ľubovoľných priebehov od 1 µSa/s do 200 MSa/s
- Jitter: pod 200 ps
- Technológia ZeroSurge: prekmit maximálne 1 %, čas nábehu a poklesu maximálne 13,5 ns pri obdĺžnikových, impulzných a pílovitých priebehoch
Modulácia, frekvenčný sweep a meranie
Generátor podporuje šesť typov modulačných režimov: AM, FM, PM, FSK, ASK a PSK. Lineárny alebo logaritmický frekvenčný sweep (preladenie) je možné nastaviť na dobu trvania od 1 ms do 500 s s presnosťou ±0,1 %. To uľahčuje analýzu frekvenčnej odozvy filtrov a testovaných systémov.

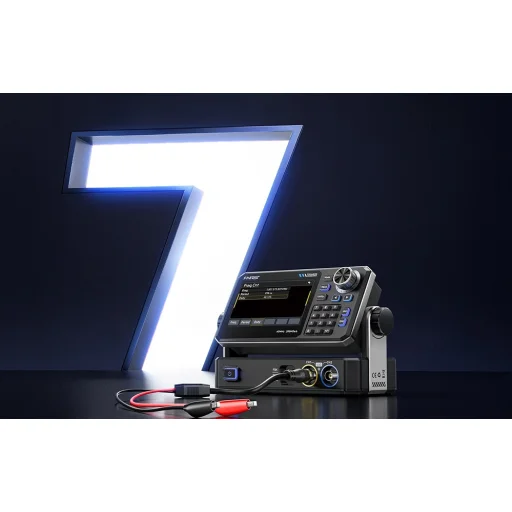

Vstavaný 7-miestny čítač frekvencie možno použiť na meranie TTL signálov v rozsahu od 100 mHz do 100 MHz. Presnosť merania frekvencie, periódy a striedy je ±51 ppm.
Ovládanie a konfigurácia

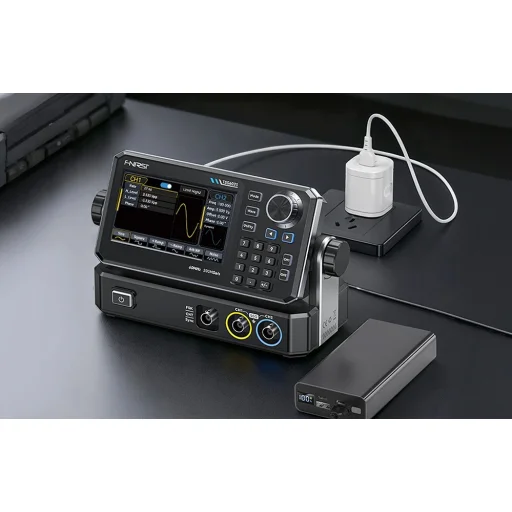

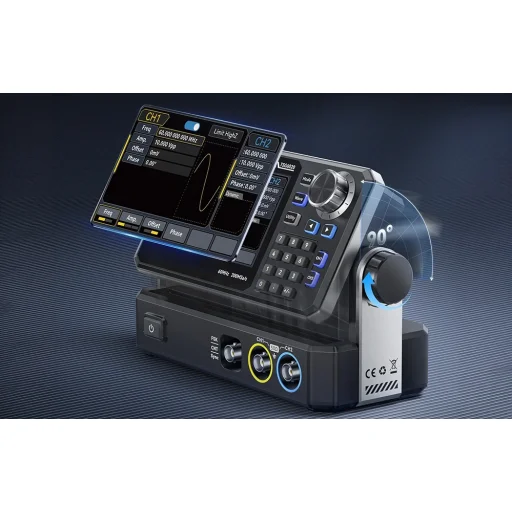

4,3-palcový dotykový displej zobrazuje náhľad vlnového priebehu aj aktuálny prevádzkový stav. Displej dopĺňajú fyzické tlačidlá, ktoré umožňujú rýchle nastavenie parametrov. Energeticky nezávislá pamäť podporuje uloženie a následné vyvolanie až 24 vlastných ľubovoľných priebehov.

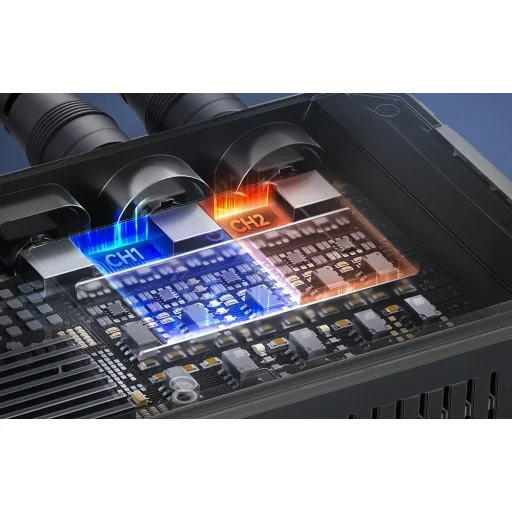

Zariadenie ponúka režim nepretržitej prevádzky, hradlovaný (gated) výstup, moduláciu a frekvenčný sweep. Súčasťou ochrany výstupu je izolácia kanálov, ochrana uzemnenia a synchronizačný výstup kompatibilný s TTL. Chladiaci systém vybavený hliníkovým chladičom a tichým ventilátorom pomáha udržiavať prevádzkovú teplotu aj počas dlhšieho používania.
Obsah balenia
- Funkčný generátor FNIRSI TSG3020
- Nabíjací adaptér
- Nabíjací kábel USB Type-C
- Dátový kábel
- Merací kábel
- Krokosvorky
- Používateľská príručka
