FNIRSI SG-002 multifunkčný signálový generátor

FNIRSI SG-002 je profesionálny, multifunkčný generátor napäťového a prúdového signálu určený na testovanie, diagnostiku a uvádzanie automatizačných systémov do prevádzky. Podporuje signály ±12 V a 0–24 mA, funguje v aktívnom aj pasívnom režime, je kompatibilný s 2-, 3- a 4-vodičovým zapojením a po kalibrácii poskytuje vysokú presnosť až ±0,05 V / ±0,05 mA. Vďaka kompaktným rozmerom (89 × 69 × 28 mm) je ľahko prenosný, čo z neho robí ideálny mobilný zdroj signálu. Efektívne nahrádza viacero samostatných prístrojov a poskytuje plnú kontrolu nad signálom za každých podmienok.

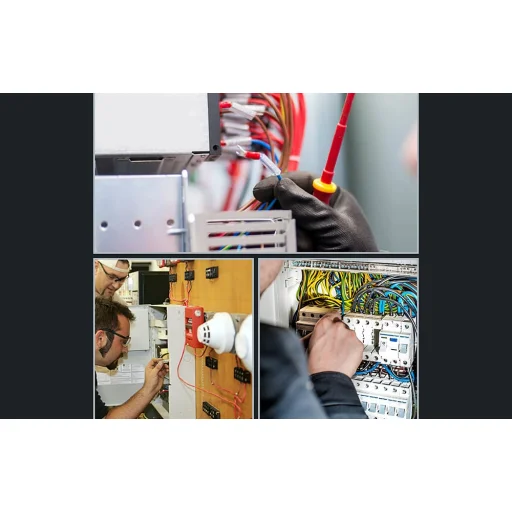

Plná kompatibilita s automatizačnými systémami a PLC
Generátor bol navrhnutý pre reálne priemyselné inštalácie. Bezproblémovo spolupracuje s PLC, invertormi, proporcionálnymi ventilmi, prevodníkmi a riadiacimi systémami. Podpora aktívnych a pasívnych výstupov umožňuje testovanie prakticky akéhokoľvek analógového vstupu bez prídavných odporov alebo externého napájania.

Univerzálne napäťové rozsahy
FNIRSI SG-002 ponúka množstvo napäťových režimov: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V a –10–0 V. Vďaka tomu je možné jediným zariadením testovať klasické priemyselné zariadenia, modernú elektroniku aj nízkonapäťové riadiace systémy.

Presné generovanie prúdu až do 24 mA
Prúdový výstup pracuje v rozsahu 0–24 mA a podporuje populárne štandardy 0–20 mA a 4–20 mA. Vysoká stabilita a presnosť po kalibrácii ho robia ideálnym na simuláciu senzorov, kalibráciu analógových vstupov a kontrolu meracích obvodov, a to aj pri záťaži až 500 Ω.

Hrubé a jemné nastavenie
Rotačný enkóder umožňuje používanie režimu hrubého a jemného nastavenia. Požadovanú hodnotu tak možno rýchlo dosiahnuť a následne doladiť s vysokou presnosťou. Jedna plná otáčka generuje 30 impulzov, čo zabezpečuje plynulé a predvídateľné nastavenie.

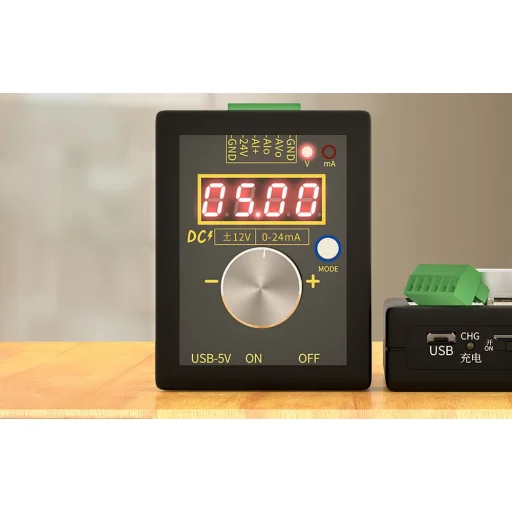

Dobre čitateľný displej
4-miestny LED displej ponúka 8 stupňov nastavenia jasu a viacero režimov zobrazenia: aktuálna hodnota, percentuálna hodnota a špeciálne režimy. To zabezpečuje rýchle a jasné odčítanie aj v rôznych svetelných podmienkach.

Pamäť a body rýchleho spustenia
Generátor je schopný uložiť nastavené hodnoty napätia a prúdu, ktoré sa po reštarte automaticky načítajú. Okrem toho disponuje funkciou rýchleho spustenia, ktorá umožňuje uložiť viacero prednastavených úrovní signálu. To je obzvlášť užitočné pri opakujúcich sa servisných prácach a sériovom testovaní.

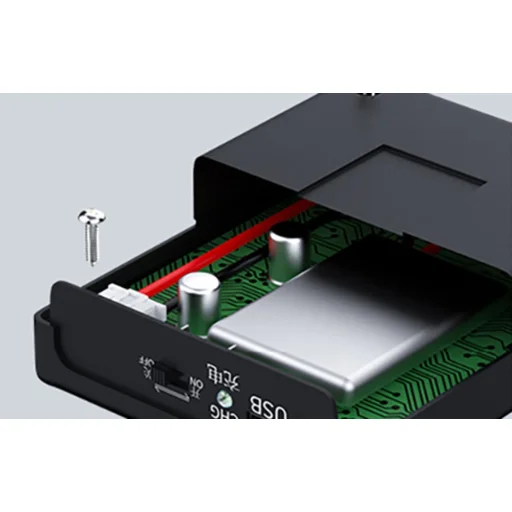

Tri spôsoby napájania
FNIRSI SG-002 môže byť napájaný z externého zdroja 15–30 V DC, cez micro USB 5 V alebo z vstavanej lítiovej batérie 3,7 V / 1100 mAh. Zariadenie je možné používať aj počas nabíjania, vďaka čomu je praktické v teréne aj v rozvádzačoch.

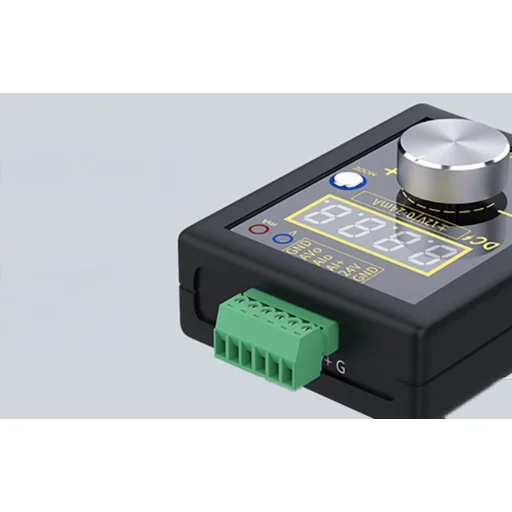

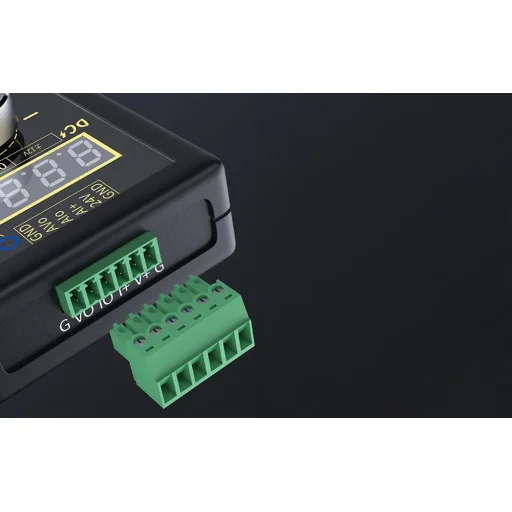

Bezpečné pripojenie
Odnímateľné svorkovnice umožňujú rýchle a bezpečné pripojenie napäťových a prúdových signálov. Premyslené usporiadanie svoriek uľahčuje správne zapojenie v aktívnom aj pasívnom režime a znižuje riziko chyby v priemyselnom prostredí.

Obsah balenia:
- Generátor signálu FNIRSI SG-002
- Odnímateľná svorkovnica
- USB kábel (micro USB)
- Používateľská príručka

Technické údaje:
- Výrobca: FNIRSI
- Model: SG-002
- Typ zariadenia: multifunkčný generátor napäťového a prúdového signálu
- Rozsah napäťového výstupu: ±12 V
- Dostupné napäťové režimy: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V, –10–0 V
- Rozsah prúdového výstupu: 0–24 mA
- Podporované prúdové štandardy: 0–20 mA, 4–20 mA, 0–24 mA
- Presnosť napätia po kalibrácii: ±0,05 V
- Presnosť prúdu po kalibrácii: ±0,05 mA
- Maximálny odpor záťaže: ≤ 500 Ω
- Typ prúdového výstupu: aktívny a pasívny
- Podporované zapojenie: 2-, 3- a 4-vodičové
- Nastavenie hodnoty: hrubé a jemné, rotačným enkóderom
- Rozlíšenie nastavenia:
- hrubé: 0,1–5 V / mA
- jemné: 0,01–0,5 V / mA
- Enkóder: 30 impulzov / otáčka
- Displej: 4-miestny LED s vysokým jasom
- Regulácia jasu: 8 úrovní
- Režimy displeja: aktuálna hodnota, percentá, špeciálne režimy
- Pamäť nastavení: áno, s automatickým obnovením po reštarte
- Body rýchleho spustenia: áno, programovateľné
- Externé napájanie: DC 15–30 V
- USB napájanie: micro USB 5 V
- Batéria: vstavaná lítiová batéria 3,7 V / 1100 mAh
- Prevádzka počas nabíjania: áno
- Konektory: odnímateľné svorkovnice
- Rozmery: 89 × 69 × 28 mm
- Oblasť použitia: priemyselná automatizácia, PLC, servis, kalibrácia, laboratórne a vzdelávacie účely
