LCR meter FNIRSI LCR-ST2Plus
FNIRSI LCR-ST2Plus je kompaktný pinzetový LCR meter na testovanie elektrických parametrov elektronických súčiastok. Môže sa používať pri údržbe zariadení, navrhovaní obvodov, ako aj pri kontrole súčiastok a väčších sérií. Jeho inteligentné rozpoznávanie súčiastok automaticky identifikuje odpory, kondenzátory a induktory.
Široký rozsah merania
- Meranie odporu: 10 mΩ – 10 MΩ
- Meranie kapacity: 1 pF – 22 mF
- Meranie indukčnosti: 1 μH – 10 H
- Meranie napätia: ±30 V
- Prahové napätie diódy: do 0,7 V
- Zobrazené parametre: D, Q, Z, X, θ a ESR
Okrem základných nameraných hodnôt prístroj zobrazuje aj ďalšie parametre, ktoré pomáhajú pri detailnejšom vyhodnotení elektrického správania súčiastok.
Flexibilné nastavenia merania
Päť voliteľných meracích frekvencií – 100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz – umožňuje zvoliť vhodné testovacie podmienky pre skúmanú súčiastku. Meranie je možné vykonávať na štyroch úrovniach testovacieho napätia RMS: 0,1 V, 0,3 V, 0,6 V a 1,0 V.
Ekvivalentné hodnoty sériového a paralelného zapojenia sa zobrazujú na displeji súčasne, čo podporuje presnejšie skúmanie odporov, kondenzátorov a induktorov.
Inteligentné testovacie funkcie
- Frekvenčný sweep od 100 Hz do 100 kHz na analýzu frekvenčnej odozvy
- Automatické rozpoznávanie súčiastok
- Inteligentné triedenie na základe vopred definovaných menovitých hodnôt a tolerancií

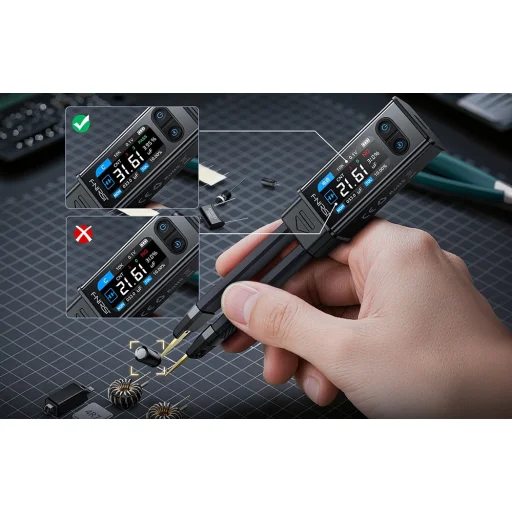

- Klasifikácia „Vyhovuje“ alebo „Nevyhovuje“ pre rýchlu kontrolu sérií súčiastok
- Funkcie HOLD, Max a Min
Kompaktný dizajn a dobre čitateľný displej

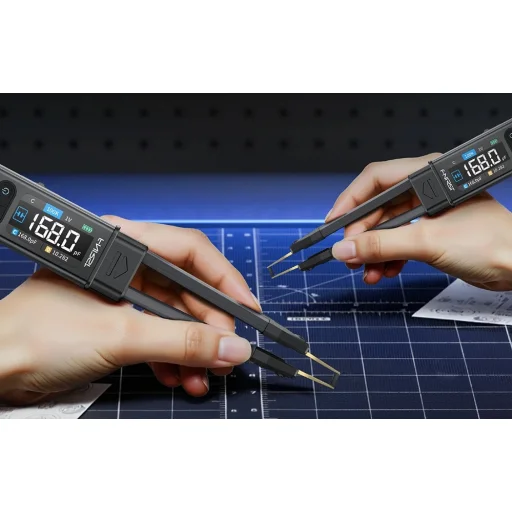

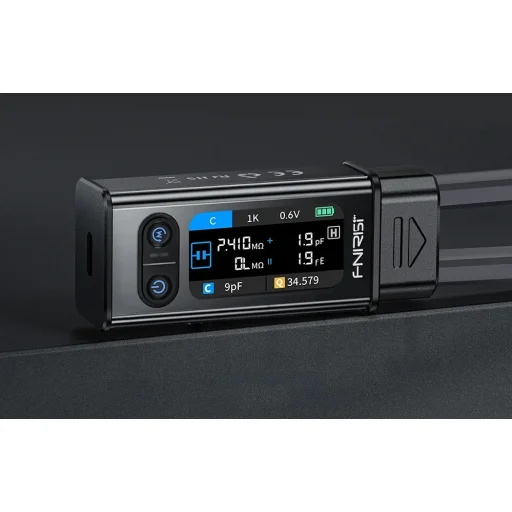

1,47-palcový HD farebný displej prehľadne zobrazuje namerané údaje. Automatické otáčanie obrazovky sa prispôbuje držaniu prístroja, takže je pohodlne čitateľný pri používaní pravou aj ľavou rukou. Magnetické uchytenie uľahčuje skladovanie a rýchly prístup k zariadeniu počas práce.
Vstavaná lítiová batéria s kapacitou 300 mAh zabezpečuje približne 3 hodiny nepretržitej prevádzky. Konektor typu C umožňuje pohodlné nabíjanie.

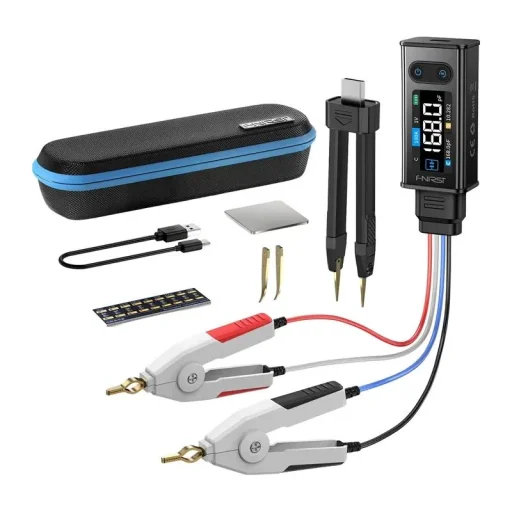

Obsah balenia
- LCR meter FNIRSI LCR-ST2Plus
- Úložné puzdro
- Zahnutý merací hrot
- Skratovacia doštička
- Dátový kábel

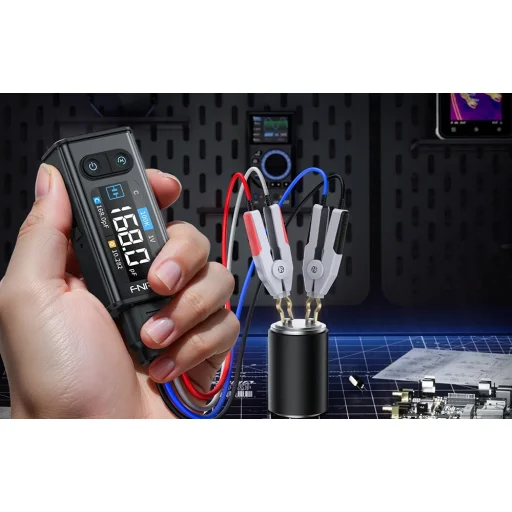

- Merací kábel s Kelvinovými svorkami
- Návod na použitie
Technické údaje
- Výrobca: FNIRSI
- Model: LCR-ST2Plus
- Displej: 1,47" HD
- Rozmery: 31 × 170,7 × 20,3 mm
- Hmotnosť: cca 60,8 g
- Konektor: Type-C
- Prevádzková teplota: 0 ℃ – 50 ℃, pri vlhkosti do 75 %
- Skladovacia teplota: -20 ℃ – 60 ℃, pri vlhkosti do 75 %
