FNIRSI LCR-ST2 LCR meter na testovanie elektronických súčiastok
FNIRSI LCR-ST2 je kompaktný, pinzetový LCR meter na rýchle a presné testovanie elektronických súčiastok. Je vhodný na meranie odporu, kapacity, indukčnosti, napätia a predpätia diód, pričom automaticky rozpoznáva odpory, kondenzátory a cievky (indukčnosti). Jeho dizajn je praktický na servisné, laboratórne aj terénne použitie.
Všestranné meranie a podrobné parametre
- Meranie odporu: od 10 mΩ do 10 MΩ.
- Meranie kapacity: od 1 pF do 22 mF.
- Meranie indukčnosti: od 1 μH do 10 H.
- Meranie napätia: do ±30 V.
- Meranie predpätia diódy: do 0,7 V.
- Zobrazené parametre: D, Q, Z, X, θ a ESR.
- Súčasné zobrazenie dvoch parametrov merania pre jednoduchšiu analýzu.
Nastaviteľné podmienky merania
Prístroj podporuje päť testovacích frekvencií: 100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz. Podmienky merania je možné zvoliť podľa testovanej súčiastky zo štyroch testovacích napätí RMS: 0,1 V, 0,3 V, 0,6 V alebo 1,0 V. Celopásmový režim skenovania od 100 Hz do 100 kHz pomáha analyzovať frekvenčnú odozvu súčiastky jediným meraním.

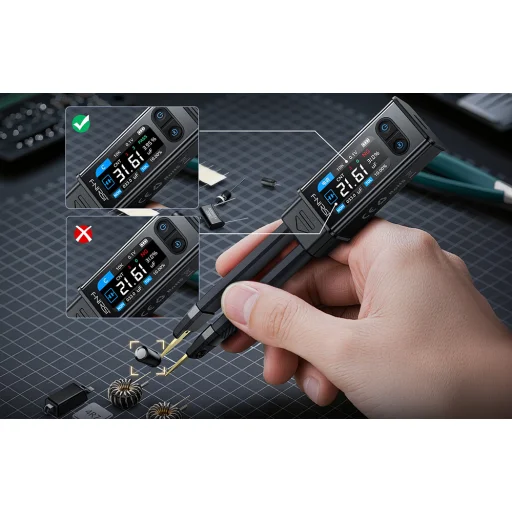

Inteligentné testovacie funkcie
Funkcia inteligentného triedenia zaraďuje súčiastky do kategórií vyhovujúce a nevyhovujúce na základe zadaných nominálnych hodnôt a tolerancií, čo poskytuje užitočnú pomoc aj pri testovaní šarží. Ekvivalentné hodnoty sériových a paralelných konfigurácií je možné zobraziť súčasne, čo prispieva k zníženiu vplyvu parazitných parametrov. Funkcie HOLD, Max a Min podporujú zaznamenávanie a vyhodnocovanie výsledkov.

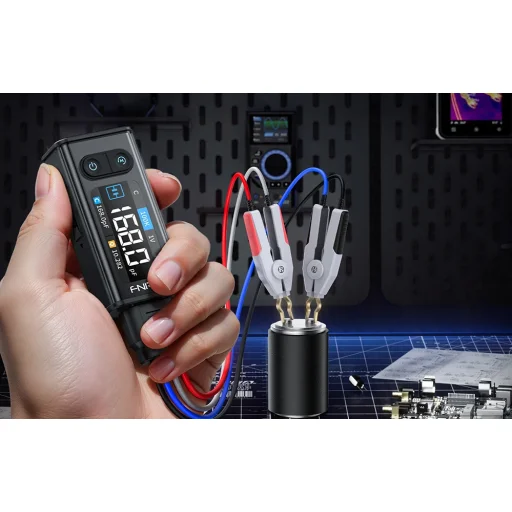

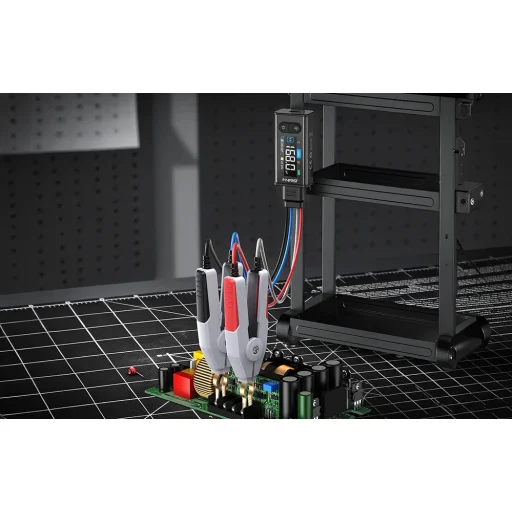

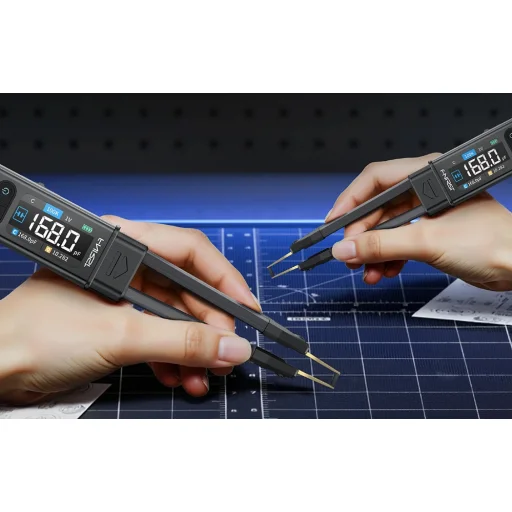

Pinzetové meranie a meranie Kelvinovou sondou
FNIRSI LCR-ST2 je možné používať s pinzetovou meracou hlavou aj s možnosťou pripojenia Kelvinovej sondy. Priame a zahnuté hroty sondy uľahčujú uchopenie malých súčiastok určených na povrchovú montáž, zatiaľ čo Kelvinova svorka je vhodná na presné štvorvodičové meranie väčších súčiastok a súčiastok s vývodmi.

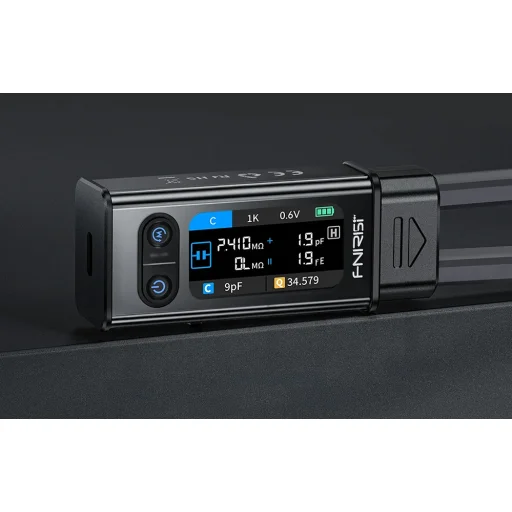

Kompaktný dizajn a dobre čitateľný displej
1,47-palcový HD farebný displej s funkciou automatického otáčania sa prispôsobuje držaniu prístroja, takže je pohodlne čitateľný pre pravákov aj ľavákov. Magnetický držiak uľahčuje skladovanie. Zabudovaná 300 mAh lítiová batéria poskytuje približne 3 hodiny prevádzky a nabíjanie prebieha cez USB-C konektor.
Technické údaje
- Výrobca: FNIRSI
- Model: LCR-ST2
- Displej: 1,47-palcový HD farebný displej
- Batéria: 300 mAh lítiová batéria
- Prevádzková doba: cca 3 hodiny
- Konektor: USB-C
- Rozmery: 31 × 170,7 × 20,3 mm
- Hmotnosť: cca 60,8 g
- Prevádzková teplota: 0 ℃ ~ 50 ℃, vlhkosť ≤ 75%
- Skladovacia teplota: -20 ℃ ~ 60 ℃, vlhkosť ≤ 75%

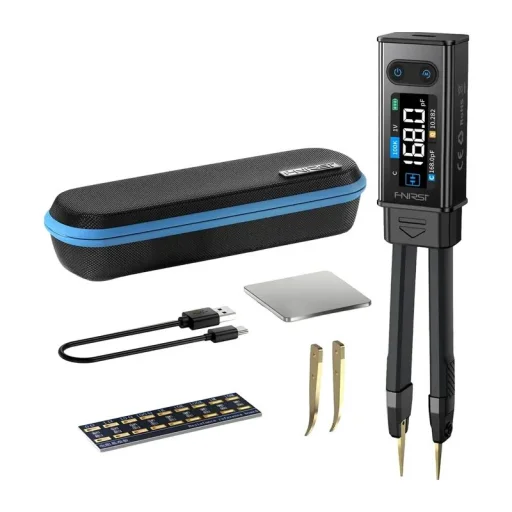

Obsah balenia
- LCR meter
- Úložné puzdro
- Zahnutá meracia hlava
- Skratovacia doštička
- Dátový kábel
- Používateľská príručka
