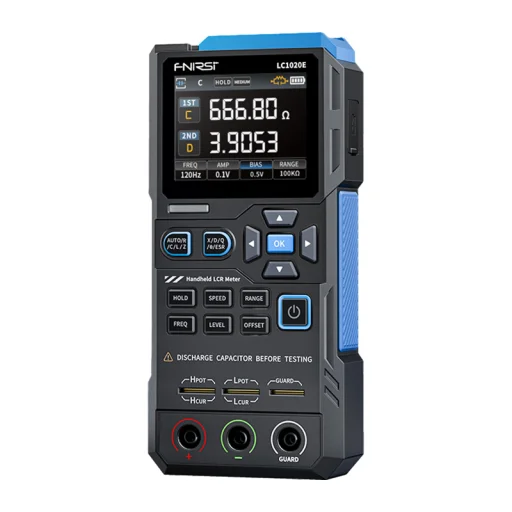

FNIRSI LC1020E vysoko presný ručný LCR meter

FNIRSI LC1020E je kompaktný, ručný LCR merač určený na rýchle a presné meranie elektronických súčiastok. Disponuje automatickým rozpoznávaním súčiastok, širokým rozsahom testovacích frekvencií, duálnym zobrazením parametrov a vysokým rozlíšením merania. Nastaviteľné úrovne napätia, vstavaná polarizácia a pokročilá kalibrácia zabezpečujú stabilné a spoľahlivé výsledky. Farebný TFT displej, funkcia ukladania dát, napájanie z akumulátora nabíjateľného cez USB-C konektor a automatické vypnutie umožňujú pohodlné používanie v laboratórnom aj terénnom prostredí.

Automatické rozpoznávanie súčiastok
Merač automaticky rozpozná testovanú súčiastku — či už ide o rezistor, kondenzátor alebo induktor — a samostatne sa prepne do príslušného režimu merania. To umožňuje rýchle, intuitívne používanie a minimalizuje riziko nesprávnych nastavení. Nastaviteľný frekvenčný rozsah od 100 Hz do 100 kHz, podpora viacerých úrovní frekvencií, ako aj možnosť merania indukčnosti, kapacity, odporu a impedancie ho robia ideálnym pre výskumné a vývojové laboratóriá aj servisné práce.

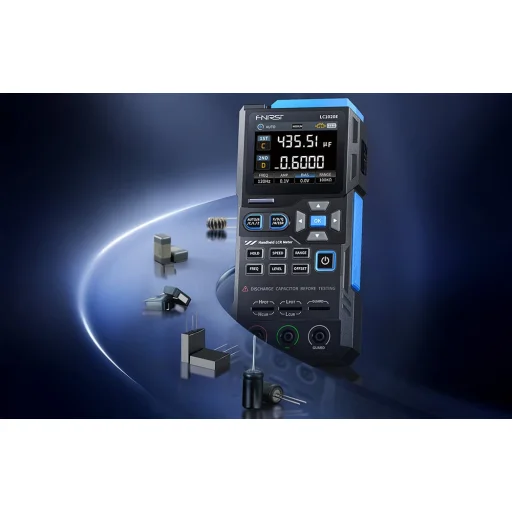

Duálne zobrazenie a vysoké rozlíšenie
Zariadenie ponúka vysokú presnosť merania a spoľahlivú analýzu aj pri najcitlivejších elektronických súčiastkach. Veľký 2,8-palcový farebný TFT displej zobrazuje súčasne dva parametre merania, čo urýchľuje analýzu a zlepšuje prehľadnosť výsledkov. Stabilné grafické rozhranie zaisťuje pohodlnú prácu aj pri dlhších meraniach.

Prispôsobenie testovanej súčiastke

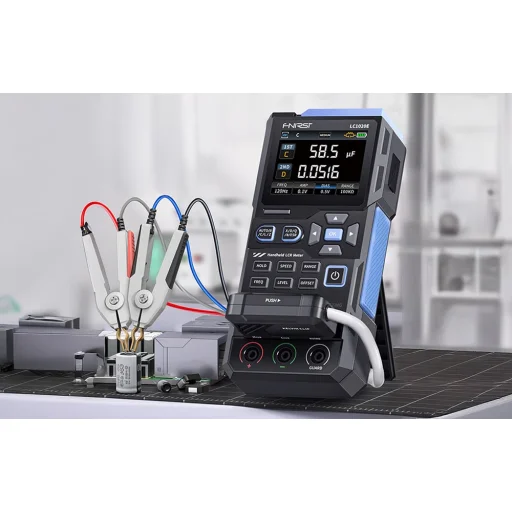

Zariadenie ponúka päť testovacích frekvencií a tri úrovne RMS napätia, vďaka čomu sa parametre merania dajú presne prispôsobiť danej súčiastke a jej charakteristikám. Vstavaná funkcia vnútorného predpätia (bias) stabilizuje namerané hodnoty, znižuje kolísanie a umožňuje presné testovanie aj pri súčiastkach citlivých na zmeny napätia. Funkcie kalibrácie naprázdno (open) a nakrátko (short) účinne znižujú vplyv parazitnej kapacity a odporu meracích káblov, čím sa dosahujú stabilné, opakovateľné a spoľahlivé výsledky.

Efektivita v servise a výrobe
FNIRSI LC1020E umožňuje nastavenie menovitých hodnôt a tolerancií, vďaka čomu sa ľahko identifikujú súčiastky odchyľujúce sa od normy. Režim triedenia a testovanie jedným tlačidlom výrazne zvyšujú efektivitu práce, najmä pri kontrole kvality, výrobnom testovaní a hromadnom triedení súčiastok. Zariadenie rýchlo zaznamenáva aktuálny výsledok merania a podporuje aj režim protokolovania údajov. Okrem toho vytvára štatistiky v reálnom čase, ktoré uľahčujú analýzu a porovnávanie výsledkov.

Efektivita, pohodlie a nezávislosť od pracoviska

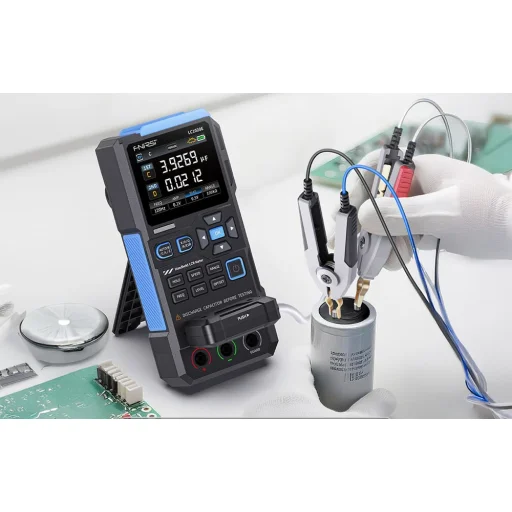

Vstavaná lítium-iónová batéria, nabíjanie cez USB-C a automatické vypnutie robia merač ideálnym aj na použitie v teréne. Jeho kompaktný dizajn a všestranná funkčnosť umožňujú meranie kapacity, odporu, indukčnosti a impedancie, ako aj testovanie elektrolytických kondenzátorov v sériových a paralelných obvodoch bez potreby ďalších zariadení.

Obsah balenia:
- merací prístroj
- dátový kábel
- skratovacia doštička

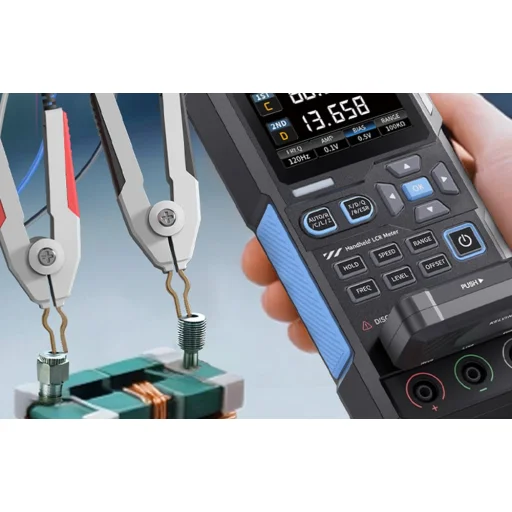

- Kelvinove testovacie klipy
- meracie vodiče (čierny a červený)
- návod na použitie

Technické údaje:
- Výrobca: FNIRSI
- Model: LC1020E
- Testovacia frekvencia: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Základná presnosť: 0,3%
- Displej: 2,8-palcový TFT LCD displej
- Rozlíšenie displeja: hlavný parameter: 4,5 číslice | vedľajší parameter: 4,5 číslice
- Parametre merania: hlavné parametre: AUTO / R / C / L / Z | vedľajšie parametre: X / D / Q / θ (fázový uhol) / ESR
- Merací rozsah:
- Indukčnosť (L): 0–100 H
- Kapacita (C): 0–100 mF
- Odpor (R): 0–10 MΩ
- Vnútorné predpätie (Bias): 0,0 V, 0,5 V
- Úroveň testovacieho napätia: 0,1 V, 0,3 V, 0,6 V
- Kalibračné funkcie: kalibrácia naprázdno (open), kalibrácia nakrátko (short)
- Porovnávacia funkcia: výpočet relatívnej chyby medzi nameranou a menovitou hodnotou v percentách, ako aj filtrovanie výsledkov; menovitú hodnotu a toleranciu možno nastaviť v rozsahu 0,1% až 99,9%
- Funkcia protokolovania: kontroluje, či údaje meranej súčiastky zodpovedajú nastavenej menovitej hodnote a tolerancii, a zaznamenáva počet úspešných a neúspešných meraní
- Konfigurácia meracích svoriek: trojsvorková, päťsvorková
- Výstupná impedancia: 100 Ω
- Komunikačné rozhranie: USB Type-C (virtuálny sériový port)
- Ostatné nastavenia: jazyk, jas displeja, nastavenia zvuku, automatické vypnutie, nastavenia kalibrácie, systémové informácie
