FNIRSI FNB-C2 USB tester

USB tester FNIRSI FNB-C2

FNIRSI FNB-C2 je precízny USB tester na testovanie parametrov napájania, procesov nabíjania a USB-C káblov. Zariadenie určené na elektronické merania, servis a DIY projekty ponúka meranie napätia, prúdu a výkonu, protokolovanie údajov, analýzu nabíjacích protokolov a testovanie kvality prúdu.

20-bitový externý analógovo-digitálny prevodník zaisťuje detailné výsledky meraní. Zariadenie je vhodné na meranie napätia 4–50 V, prúdu do 6,5 A a výkonu 240 W, vďaka čomu sa dá použiť na kontrolu tradičných aj vysoko výkonných USB-C napájacích zdrojov.

Presné namerané údaje

• Meranie napätia: rozsah 4–50 V, rozlíšenie 0,000001 V, presnosť ±(0,2‰ + 2)
• Meranie prúdu: rozsah 0–6,5 A, rozlíšenie 0,000001 A, presnosť ±(0,5‰ + 2)
• Meranie výkonu: rozsah 0–240 W, rozlíšenie 0,000001 W, presnosť ±(0,5‰ + 2)
• Meranie napätia D+/D− a CC1/CC2: rozsah 0–3,3 V, rozlíšenie 0,001 V
• Meranie kapacity: 0–9 999,99 Ah
• Meranie spotreby energie: 0–9 999,99 Wh
• Integrovaný snímač teploty na sledovanie teploty zariadenia v reálnom čase

Protokoly rýchleho nabíjania a analýza Power Delivery

Špecializovaný komunikačný čip pre protokoly podporuje štandard Power Delivery 3.1 EPR. Tester rozpoznáva a aktivuje technológie rýchleho nabíjania UFCS, Quick Charge 2.0, 3.0, 4 a 5, Huawei FCP a SCP, OPPO VOOC a SVOOC, ako aj VIVO VFCP.

Zariadenie zaznamenáva údaje o vyjednávaní protokolu Power Delivery medzi nabíjačkou a pripojeným zariadením, čím pomáha pri skúmaní problémov s nabíjaním a kompatibilitou. Je schopné aj konverzie QC komunikácie na protokol Power Delivery.

Kontrola USB-C káblov

FNIRSI FNB-C2 číta údaje uložené v čipe E-Marker USB-C káblov. Je možné skontrolovať okrem iného typ kábla, dĺžku, maximálny výkon, rýchlosť prenosu dát a verziu štandardu. Funkcia podporuje čítanie údajov z káblov 3 A, 5 A, 50 V, EPR, Thunderbolt 3 a Thunderbolt 4.

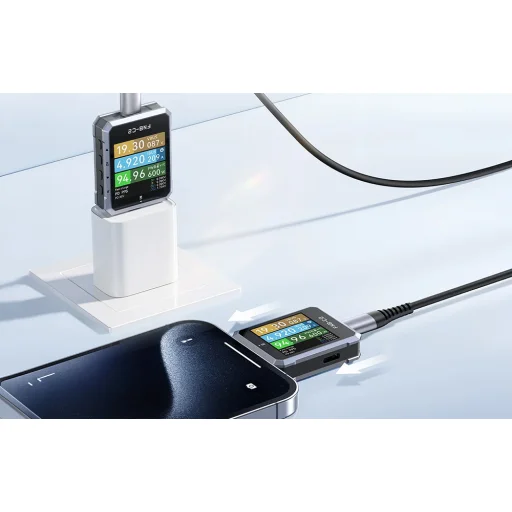

Tester možno použiť aj na simuláciu rôznych konfigurácií káblov, od káblov bez čipu E-Marker do 60 W až po verzie s profilom EPR 100 W a 240 W. 24-pinový konektor a zásuvka USB-C v súlade so štandardom USB 4 Gen3 umožňujú obojsmerné meranie prúdu, ako aj pripojenie v oboch smeroch.

Skúmanie kvality prúdu a priebehu vĺn

Zariadenie poskytuje dva režimy analýzy. V jednom režime je možné zobraziť priebeh napätia, prúdu a signálov D+ a D− pri rýchlosti 2–1 000 vzoriek/sekundu. Druhý režim slúži na rýchle skúmanie kolísania napätia so vzorkovacou frekvenciou 20 000–2 milióny vzoriek/sekundu.

Priebeh napätia VBUS možno sledovať v reálnom čase v rozsahu 20 kHz až 2 MHz. Nepretržité zaznamenávanie priebehov napätia a prúdu je možné vykonávať až 9 hodín s nastaviteľným intervalom záznamu medzi 1–120 sekundami, pričom možno definovať podmienky začiatku a konca.

Protokolovanie údajov a dobre čitateľný displej

Výsledky meraní možno uložiť do desiatich nezávislých štatistických sád, ktoré zaznamenávajú údaje o kapacite, energii a čase prevádzky. Zariadenie na základe zhromaždených meraní automaticky vypočítava kapacitu batérie a účinnosť nabíjania, čím uľahčuje porovnávanie výkonu napájacích zdrojov, powerbánk a článkov.

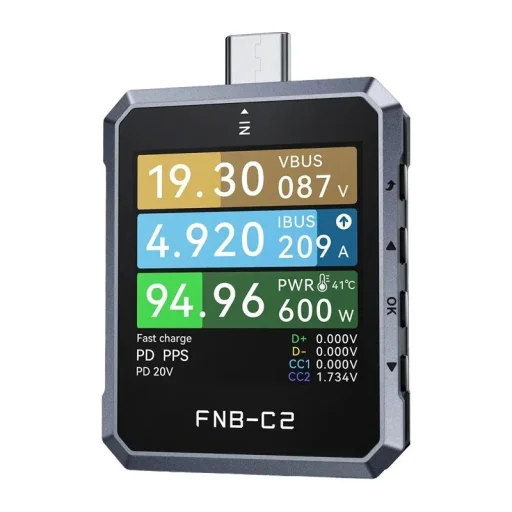

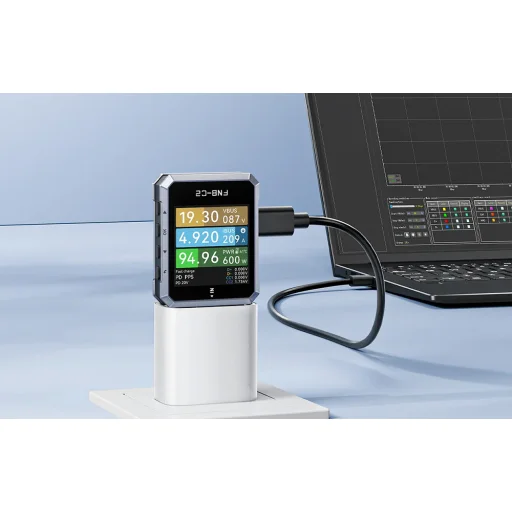

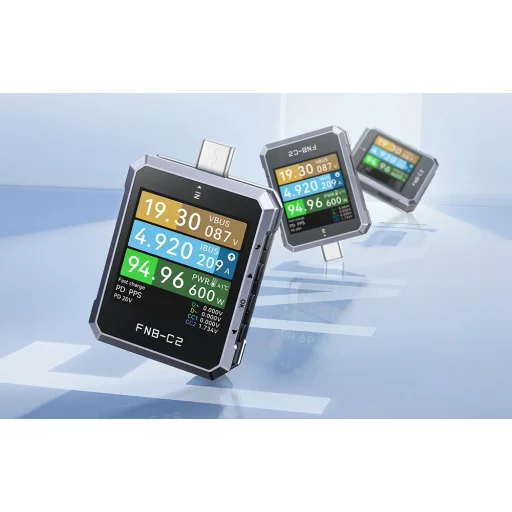

Farebný TFT-LCD displej s uhlopriečkou 1,54 palca a rozlíšením 240 × 240 pixelov prehľadne zobrazuje parametre. Integrovaný gravitačný senzor automaticky otáča obraz do štyroch smerov. Zariadenie možno používať so systémami Windows a macOS ako USB kľúč bez inštalácie ďalších ovládačov, takže aj aktualizácia softvéru je jednoduchá.

• Nastaviteľný jas displeja
• Nastaviteľný čas automatického stmievania
• Voliteľná farebná schéma a jazyk používateľského rozhrania
• Možnosť obnovenia továrenských nastavení

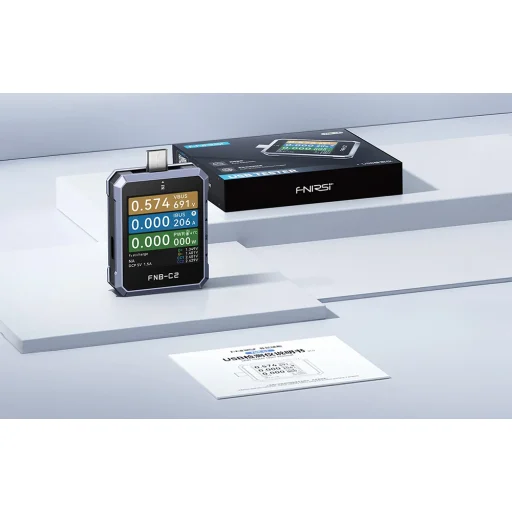

Obsah balenia

• USB tester FNIRSI FNB-C2
• Používateľská príručka
