FNIRSI DSO-TC3 3 v 1 ručný digitálny osciloskop, tester tranzistorov a generátor signálu

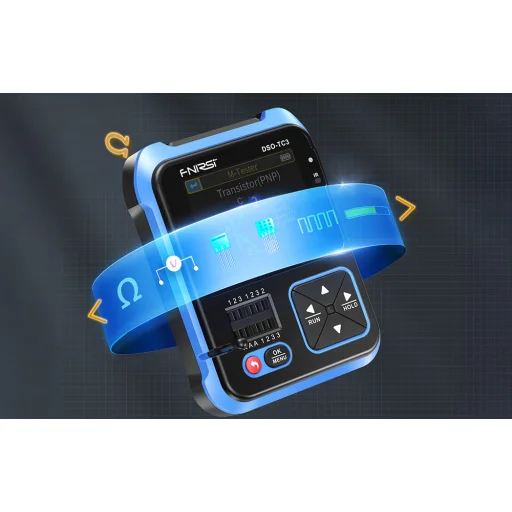

FNIRSI DSO-TC3 merací prístroj 3 v 1

FNIRSI DSO-TC3 je kompaktný, ručný merací prístroj, ktorý kombinuje digitálny osciloskop, tester elektronických komponentov a generátor signálu. Je vhodný na vyhľadávanie porúch, údržbu, opravy elektroniky, vzdelávanie aj merania v teréne.

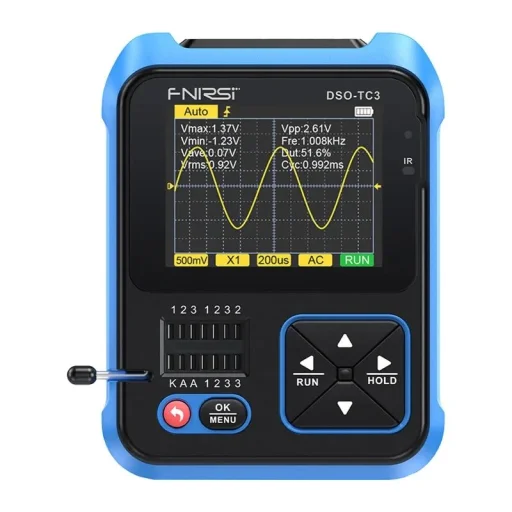

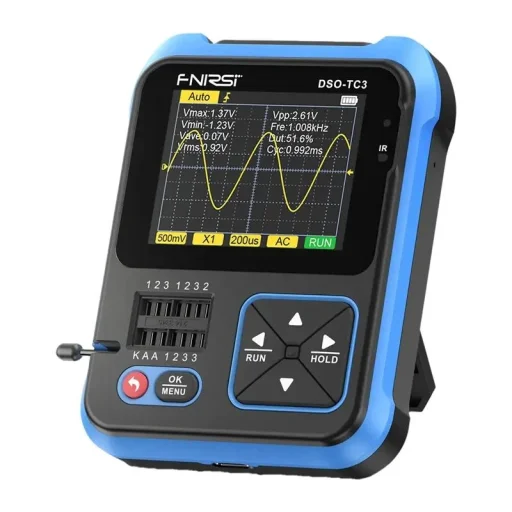

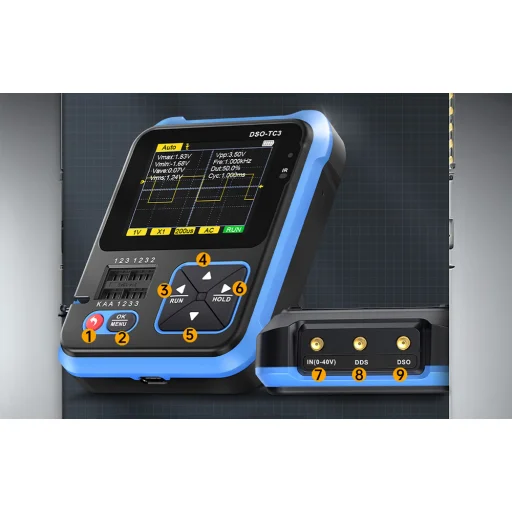

Zariadenie s rozmermi 79 × 103 × 31 mm a telom z ABS plastu je vybavené 2,4-palcovým farebným HD TFT displejom, vstavanou lítium-polymérovou batériou s kapacitou 1500 mAh a sklopným stojanom nastaviteľným až do 90°. Na displeji sa prehľadne zobrazujú priebehy signálov, symboly komponentov a parametre merania.

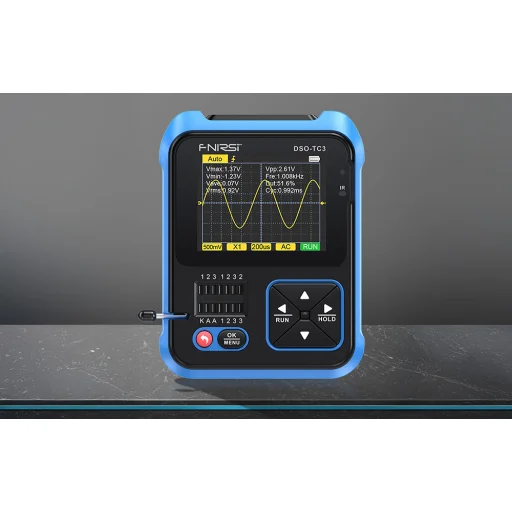

Digitálny osciloskop

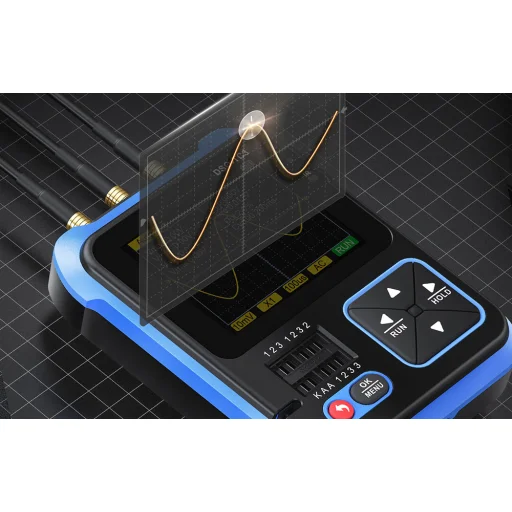

Osciloskop podporuje analýzu signálu v reálnom čase so vzorkovacou frekvenciou 10 MS/s a šírkou pásma 500 kHz. Vertikálna citlivosť je nastaviteľná od 10 mV do 10 V a časová základňa od 1 µs do 10 s.

• Vzorkovacia frekvencia: 10 MS/s
• Šírka pásma: 500 kHz
• Vstupná impedancia: 1 MΩ
• Väzba: AC / DC
• Rozsah napätia so sondou 1:1: 80 Vpp (±40 V)
• Rozsah napätia so sondou 10:1: 800 Vpp (±400 V)
• Režimy spúšťania (Trigger): automatický, normálny a jednorazový
• Hrana spúšťania: nábežná alebo zostupná
• Zachytenie priebehu: áno
• Automatické merania: Vmax, Vmin, Vave, Vrms, Vpp, frekvencia, perióda a strieda
• Kalibračný signál: 1 kHz obdĺžnikový priebeh

Tlačidlo AUTO pomáha rýchlo zobraziť stabilný priebeh a funkcia HOLD umožňuje zmraziť zobrazený priebeh.

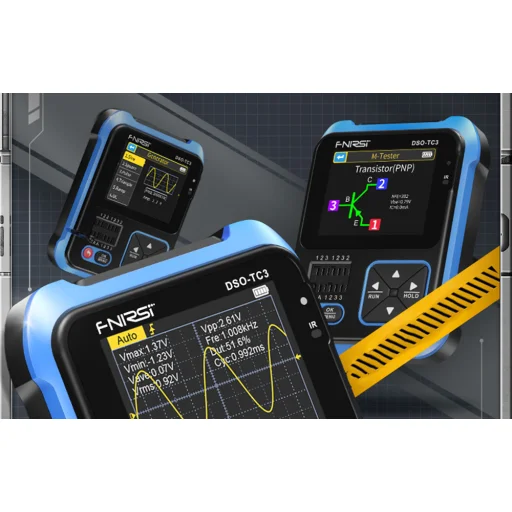

Tester tranzistorov a súčiastok

Zariadenie automaticky rozpozná zapojenie elektronických súčiastok a zobrazí namerané parametre. To uľahčuje rýchlu identifikáciu a kontrolu komponentov.

• Tranzistory: NPN, PNP, β 10–600
• MOSFET: N-kanálové, P-kanálové a IGBT
• JFET: áno
• Tyristory: SCR a TRIAC
• Diódy: štandardné a dvojité diódy
• Zenerove diódy: 0,01–4,5 V na svorkách 1–2–3, respektíve 0,01–32 V na svorkách K–A–A
• Rezistory: 0,01 Ω – 50 MΩ
• Kondenzátory: 25 pF – 100 mF
• Indukčnosti: 10 µH – 1000 mH
• Batérie: meranie napätia a polarity v rozsahu 0,1–4,5 V

Vstavaný generátor signálu

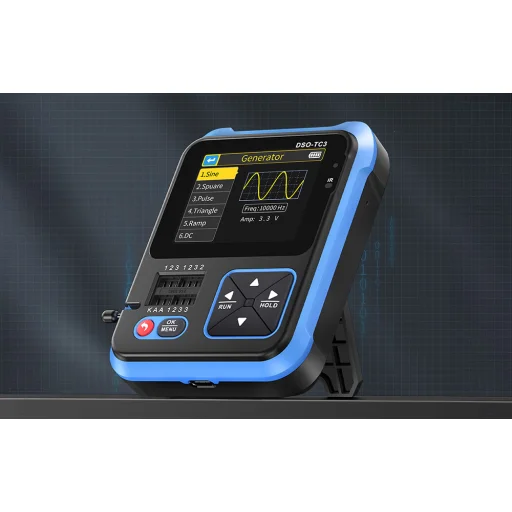

Vstavaný DDS generátor signálu možno použiť na testovanie obvodov, simuláciu signálov a elektronické experimenty. Ponúka šesť typov priebehov, pričom frekvencia, amplitúda a strieda sú nastaviteľné.

• Priebehy: sínus, obdĺžnik, impulz, trojuholník, vzostupná rampa a jednosmerný prúd (DC)
• Frekvenčný rozsah: 1 Hz – 100 kHz
• Amplitúda: 0–3,3 V
• Strieda: 0–100%

Ďalšie meracie a pomocné funkcie

• Test spojitosti obvodu
• Meranie vstupného napätia v rozsahu 0–40 V
• PWM výstup
• Test Zenerových diód v rozsahu 0–32 V
• Čítanie snímača teploty DS18B20 v rozsahu 0–85 °C
• Čítanie snímača teploty a vlhkosti DHT11 v rozsahu 0–60 °C a 5–95 %
• Infračervený dekodér podporujúci protokol NEC, so zobrazením používateľského kódu a údajov
• Funkcia kalibrácie zariadenia

Prenosné vyhotovenie a napájanie

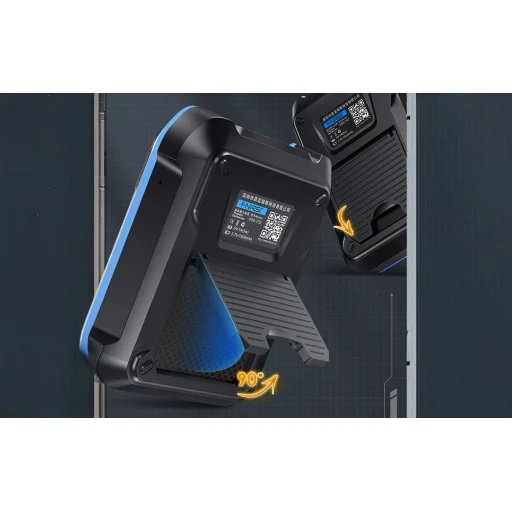

Odolné ABS puzdro s protišmykovou úpravou je navrhnuté na každodenné použitie v dielňach, laboratóriách aj v teréne. Sklopný stojan umožňuje umiestnenie na stôl, vďaka čomu zostáva zariadenie počas používania dobre viditeľné.

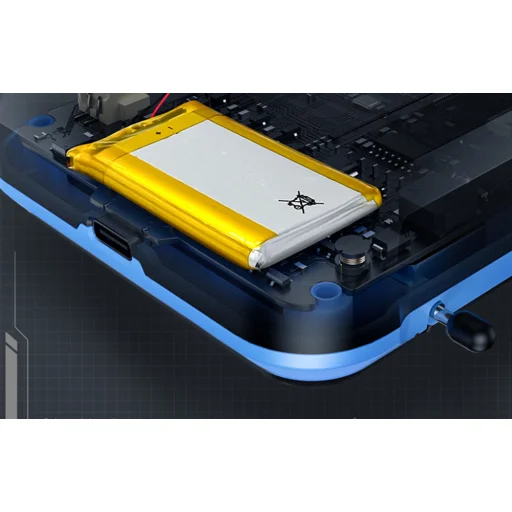

Lítium-polymérová batéria s kapacitou 1500 mAh a napätím 3,7 V ponúka výdrž až 4 hodiny. Nabíjanie prebieha cez USB konektor typu C s parametrami 5 V / 1 A.

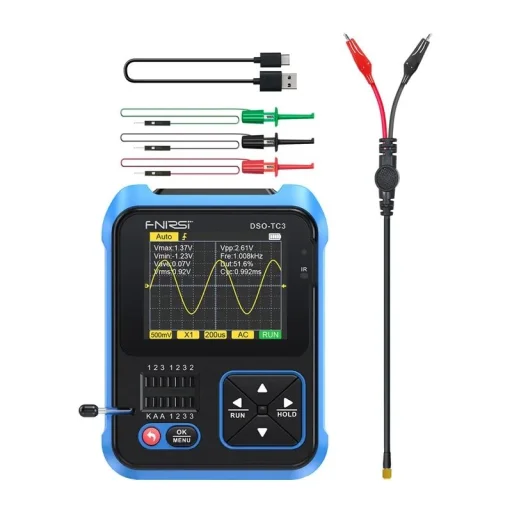

Obsah balenia

• Osciloskop FNIRSI DSO-TC3
• Meracia sonda
• 3 meracie svorky
• USB-C kábel
• Návod na použitie
