Digitálny osciloskop a funkčný generátor FNIRSI DS215H

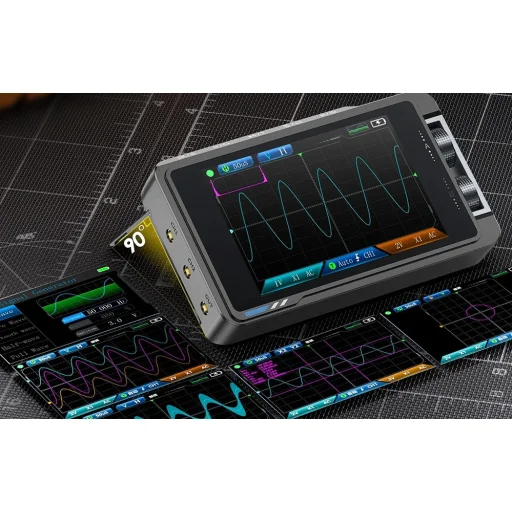

FNIRSI DS215H je kompaktný dvojkanálový digitálny osciloskop so zabudovaným funkčným generátorom. Analógová šírka pásma 50 MHz, vzorkovacia frekvencia v reálnom čase až 250 MSa/s a 3,5-palcový farebný IPS displej z neho robia efektívny nástroj na pozorovanie priebehov signálov, testovanie elektronických obvodov, odstraňovanie porúch a diagnostické úlohy.
Vďaka kompaktným rozmerom, nízkej hmotnosti a vstavanej batérii sa pohodlne používa v dielni, pri servisných prácach aj v teréne.

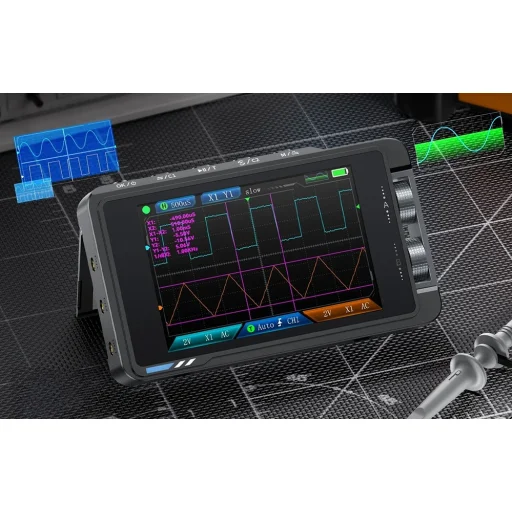

Presné skúmanie signálu na dvoch kanáloch
- Počet kanálov: 2
- Analógová šírka pásma: 50 MHz
- Vzorkovacia frekvencia v reálnom čase: až 250 MSa/s
- Vertikálne rozlíšenie: 8 bitov
- Vertikálna citlivosť: 10 mV/div – 10 V/div
- Rozsah časovej základne: 20 ns/div – 20 s/div
- Vstupná impedancia: 1 MΩ
- Ukladanie dát: 14 M
- Zobrazenie vlnového priebehu: rolovanie
Zariadenie využíva architektúru založenú na čipoch FPGA, MCU a ADC. Medzi merané parametre patrí frekvencia, špičkové napätie (Vpp), maximálna, minimálna, priemerná a RMS hodnota, prúd, strieda a šírka impulzu.

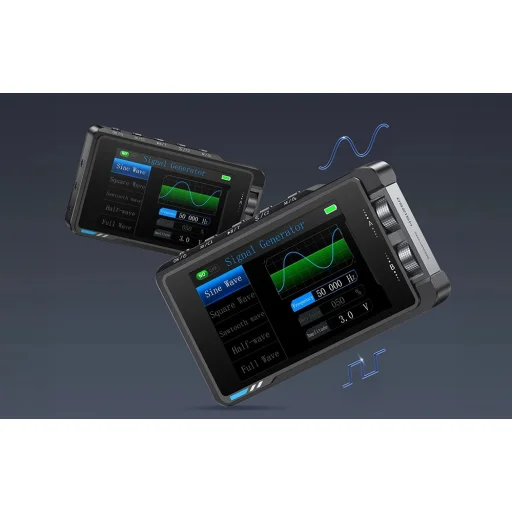

Zabudovaný funkčný generátor
Zabudovaný funkčný generátor podporuje 13 typov vlnových priebehov, preto sa DS215H môže okrem analýzy signálov použiť aj na generovanie testovacích signálov pri kontrole a vývoji elektronických obvodov.
- Frekvencia vlnového priebehu: 0 – 50 kHz
- Nastavenie frekvencie: v krokoch po 1 Hz
- Amplitúda vlnového priebehu: 0,1 V – 3,0 V
- Strieda obdĺžnikového signálu: 0 – 100 %
- Nastaviteľné parametre: frekvencia, amplitúda a strieda

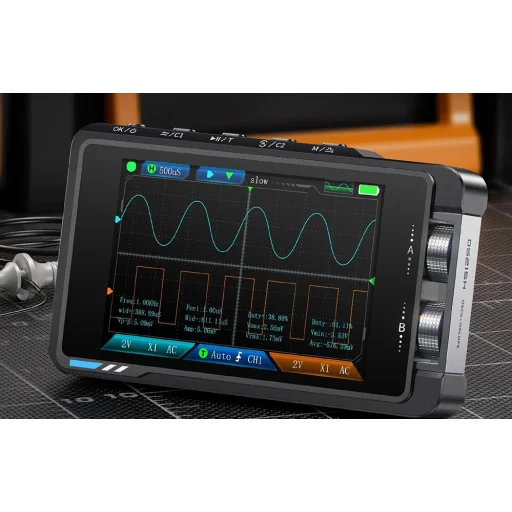

Prehľadný displej a jednoduché ovládanie
3,5-palcový farebný IPS displej s rozlíšením 480 × 320 pixelov poskytuje jasné zobrazenie vlnových priebehov. Podsvietenie s nastaviteľným jasom pomáha čitateľnosti v rôznych svetelných podmienkach. Ovládanie pomocou otočného ovládača a tlačidiel umožňuje rýchlu zmenu nastavení a jednoduché používanie menu.
Možnosť vytvárania snímok obrazovky a ich následného prezerania uľahčuje dokumentáciu a analýzu výsledkov meraní.
Nastavenia merania a ochrana
- Útlm sondy: 1x / 10x
- Vstupná väzba: AC / DC
- Typ spúšťania (trigger): nábežná alebo zostupná hrana
- Rozsah úrovne spúšťania: 8 dielikov, v kladnom a zápornom smere
- Režimy spúšťania: automatický, normálny a jednoduchý
- Maximálne vstupné napätie: ±400 V
- Norma: GB/T 15289-2013
Funkcie ochrany proti vysokému napätiu a podpora maximálneho vstupného napätia ±400 V zvyšujú bezpečnosť pri dodržaní vhodných meracích podmienok.
Prenosné prevedenie
- Batéria: 1500 mAh lítium-iónová
- Prevádzková doba: až 4 hodiny
- Napájanie: USB-C, 5 V / 1 A
- Rozmery: cca 66 x 110 x 19,5 mm
- Hmotnosť: cca 138 g
- Jazyky menu: čínština, angličtina, nemčina, portugalčina, japončina, španielčina, kórejčina a ruština
Obsah balenia
- Osciloskop FNIRSI DS215H
- Osciloskopická sonda
- Merací kábel s krokosvorkami
- USB-C kábel
- BNC adaptér
- Používateľská príručka
