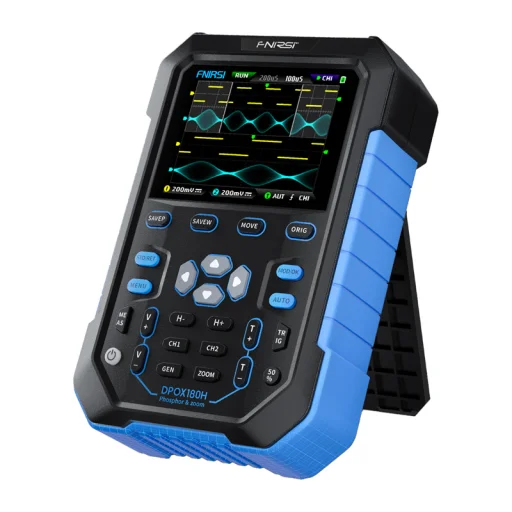

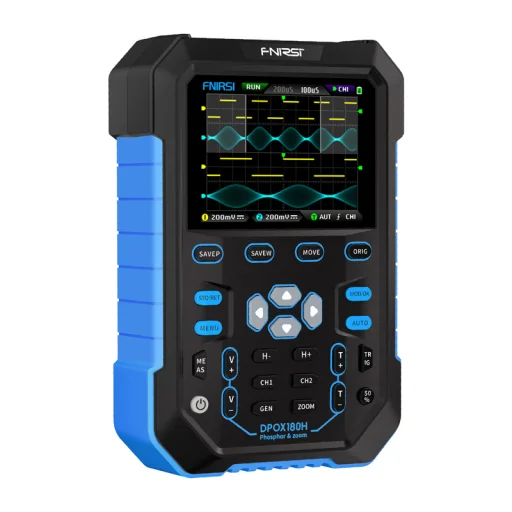

FNIRSI DPOX180H ručný digitálny fosforový osciloskop 2 v 1

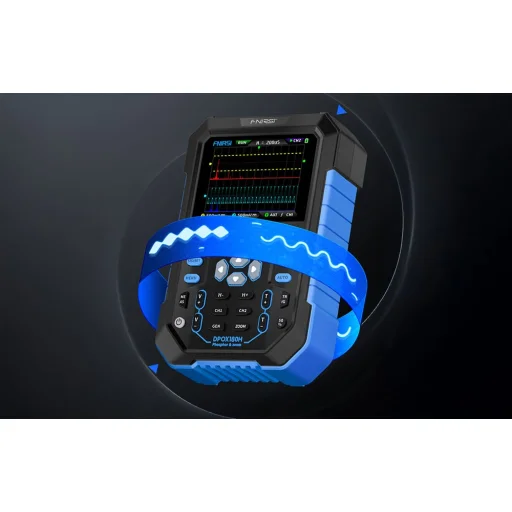

FNIRSI DPOX180H je ručný digitálny fosforový osciloskop (DPO) 2 v 1, ktorý kombinuje dvojkanálový osciloskop s frekvenciou 180 MHz, 20 MHz DDS funkčný generátor a pokročilé funkcie analýzy signálu. Ide o kompaktné, prenosné zariadenie navrhnuté pre servisné, dielenské a laboratórne úlohy, ktoré v jednom prístroji ponúka vysokú úroveň funkčnosti.

Analógová šírka pásma 180 MHz (-3 dB) a vzorkovacia frekvencia v reálnom čase až 500 MSPS (250 MSPS v dvojkanálovom režime) umožňujú presné zobrazenie rýchlych signálov, impulzov a vysokofrekvenčných signálov, čo je nevyhnutné pri diagnostike moderných elektronických systémov.

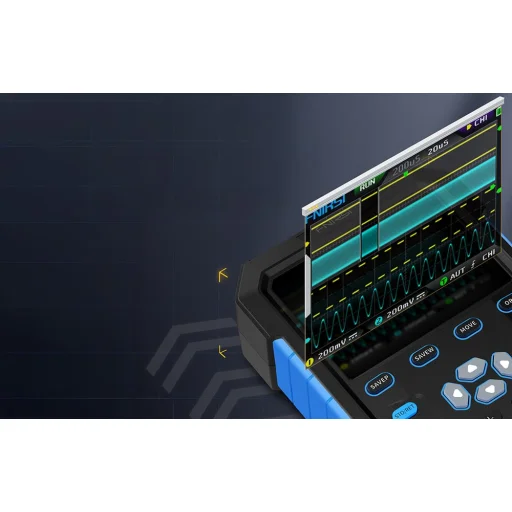

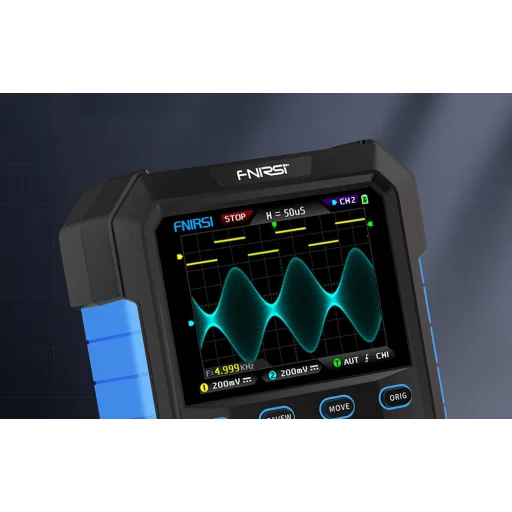

Technológia digitálneho fosforu využíva stupnicu jasu a farebnú teplotu na zobrazenie frekvencie výskytu signálu. Vďaka tomu je jednoduchšie odhaliť javy, ktoré sú pri bežných osciloskopoch často neviditeľné, ako napríklad jitter, šum, instabilita alebo zriedkavé udalosti.

Rýchlosť obnovovania až 50 000 priebehov za sekundu výrazne znižuje mŕtvy čas akvizície. To efektívne pomáha pri zachytávaní krátkodobých porúch a anomálií signálu, čo je obzvlášť dôležité pri analýze spínaných napájacích zdrojov a digitálnych zberníc.

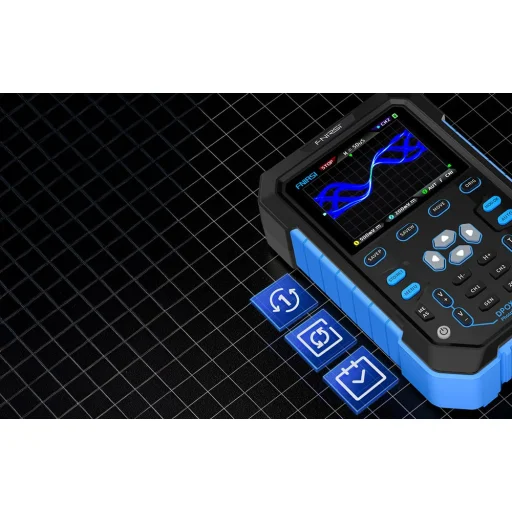

Vstavané, prepínateľné hardvérové obmedzenie šírky pásma na 20 MHz účinne znižuje šum a harmonické zložky vyšších rádov. Spolu s rozsiahlym systémom spúšťania – režimy Auto / Normálny / Single, nábežná a zostupná hrana – zaisťuje stabilné a čisté zobrazenie signálu.

Funkcia FFT poskytuje rýchly, kvalitatívny prehľad o frekvenčnom spektre skúmaného signálu. Režim X-Y doplnený o technológiu digitálneho fosforu umožňuje analýzu amplitúdových a fázových vzťahov dvoch kanálov, napríklad pomocou Lissajousových obrazcov.

Zväčšenie časovej základne 2× – 1000× umožňuje presnú analýzu vybraných častí priebehu. Režim rolovania (Roll) zabezpečuje sledovanie pomaly sa meniacich signálov v reálnom čase.

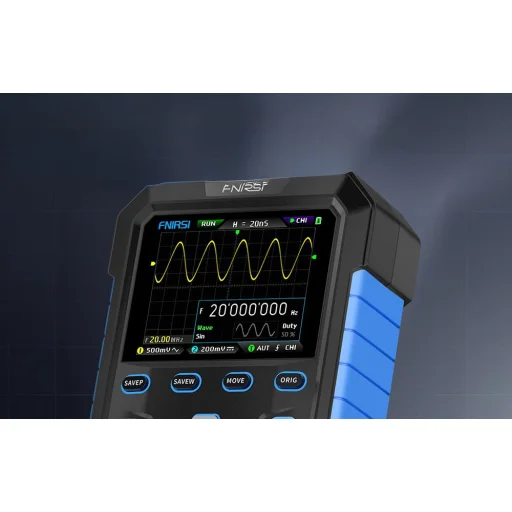

Vstavaný 20 MHz DDS funkčný generátor podporuje 14 rôznych typov priebehov s krokom nastavenia frekvencie 1 Hz. Funkcia vlastného výrezu umožňuje vybrať časť meraného priebehu a použiť ju ako výstupný signál generátora, s možnosťou uloženia až 500 vlastných signálov.

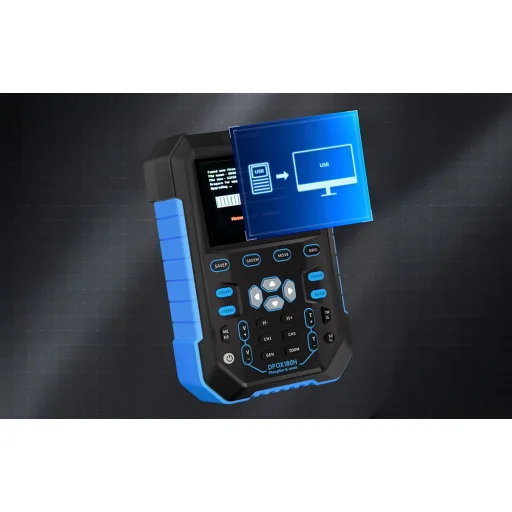

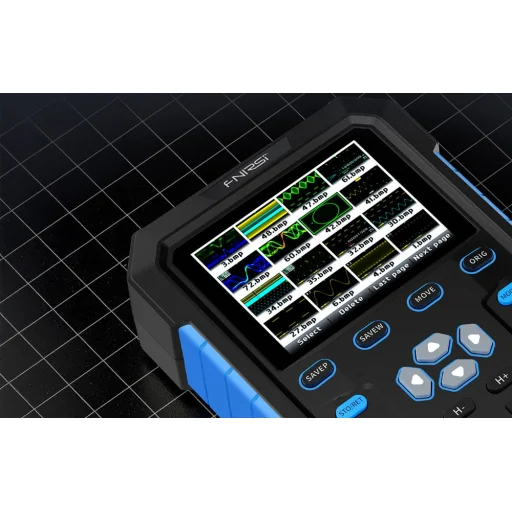

Vstavaná pamäť 120 Mbit umožňuje uložiť až 250 priebehov a 90 snímok obrazovky (BMP). Údaje je možné prezerať priamo v zariadení alebo ich exportovať do počítača cez USB. Firmvér je tiež možné aktualizovať prostredníctvom USB.

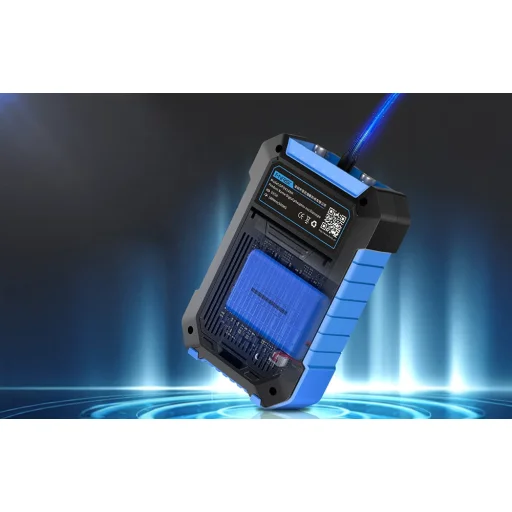

Farebný 2,8-palcový IPS displej s rozlíšením 320 × 240 pixelov zaisťuje dobrú čitateľnosť v rôznych podmienkach. Zariadenie disponuje automatickým nastavením jedným tlačidlom, meraním pomocou kurzorov, vstupnou ochranou až do 400 V, Li-ion batériou s kapacitou 3000 mAh, výdržou približne 4 hodiny a rýchlym nabíjaním 5 V / 2 A. FNIRSI DPOX180H je všestranná a bezpečná voľba pre elektronických inžinierov, servisných technikov, študentov a náročných hobby používateľov.

Technické údaje:
- Výrobca: FNIRSI
- Model: DPOX180H
- Typ zariadenia: ručný digitálny fosforový osciloskop (DPO)
- Počet kanálov: 2
- Analógová šírka pásma: 180 MHz (-3 dB)
- Vzorkovacia frekvencia: 500 MSPS (1 kanál) / 250 MSPS (2 kanály)
- Rýchlosť obnovovania: 50 000 priebehov/s
- Technológia displeja: digitálny fosforový osciloskop (DPO)
- Spektrálna analýza: FFT (rýchla Fourierova transformácia)
- Prevádzkové režimy: Auto / Normálny / Single
- Spúšťanie: nábežná hrana / zostupná hrana
- Hardvérové obmedzenie šírky pásma: 20 MHz (prepínateľné)
- Režim X-Y: áno
- Zväčšenie časovej základne: 2× – 1000×
- Režim rolovania: áno
- Generátor signálu: DDS (priama digitálna syntéza)
- Maximálna frekvencia generátora: 20 MHz
- Typy priebehov generátora: 14 (sínus, obdĺžnik, trojuholník, píla, impulz, viac tónov a iné)
- Rozlíšenie nastavenia frekvencie generátora: 1 Hz
- Funkcia výrezu: áno
- Počet vlastných signálov: až 500
- Interná pamäť: 120 Mbit
- Záznam priebehov: až 250 skupín
- Záznam snímok obrazovky: až 90 súborov (BMP)
- Export údajov: USB
- Aktualizácia firmvéru: áno, cez USB
- Displej: IPS LCD
- Veľkosť displeja: 2,8 palca
- Rozlíšenie displeja: 320 × 240 px
- Automatické merania: áno (AUTO jedným tlačidlom)
- Manuálne merania: obrazovkové kurzory
- Vstupná ochrana: až 400 V (prepäťová ochrana)
- Napájanie: Li-ion batéria
- Kapacita batérie: 3000 mAh
- Výdrž batérie: až cca 4 hodiny
- Nabíjanie: 5 V / 2 A (rýchle nabíjanie)
- Automatické vypnutie: áno (programovateľné, 5 min – 2 hodiny)
