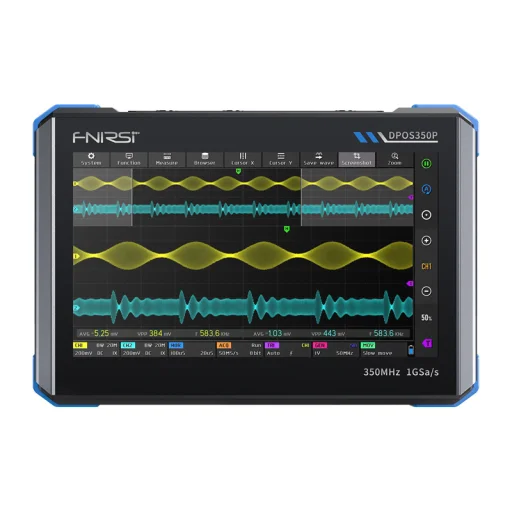

FNIRSI DPOS350P 4 v 1 digitálny osciloskop

FNIRSI DPOS350P je všestranný digitálny osciloskop navrhnutý pre pohodlné a intuitívne používanie. Má veľký 7-palcový dotykový displej, ktorý poskytuje čisté zobrazenie signálu a rýchly prístup k najdôležitejším funkciám. Spája funkcie osciloskopu, generátora signálu, spektrálneho analyzéra a analyzéra frekvenčnej odozvy v jednom zariadení, vďaka čomu je vhodný pre širokú škálu meracích úloh. Vysoká šírka pásma, rýchle vzorkovanie a veľká kapacita pamäte umožňujú presnú analýzu signálov, zatiaľ čo pokročilé režimy zobrazenia zlepšujú prehľadnosť meraní.

Úplná kontrola nad signálom
Veľký 7-palcový dotykový displej poskytuje úplný obraz o analyzovanom signáli a zabezpečuje presné ovládanie parametrov. Prehľadné rozhranie umožňuje rýchle pochopenie fungovania systému a vynikajúca kvalita obrazu robí z DPOS350P „druhé oko“ inžiniera – nevyhnutné pri diagnostike a testovaní.

Maximálna funkčnosť
FNIRSI DPOS350P je pokročilý osciloskop 4 v 1, ktorý ponúka funkcie štyroch rôznych zariadení:
- osciloskop: 2 kanály, šírka pásma 350 MHz, vzorkovacia frekvencia 1 GSa/s, 8-bitové rozlíšenie, 50 000 priebehov/s
- generátor signálu: až 50 MHz
- spektrálny analyzér: rozsah 200 kHz – 350 MHz
- analyzér frekvenčnej odozvy: 100 kHz – 50 MHz

Takto široká škála funkcií znamená, že jedno zariadenie nahradí niekoľko špecializovaných prístrojov, čím šetrí miesto a čas.

Vysoký merací výkon
DPOS350P ponúka šírku pásma 350 MHz, vzorkovaciu frekvenciu 1 GSa/s a hĺbku pamäte 60 kpts, čo zabezpečuje presné zobrazenie signálu a stabilné merania aj pri zložitých priebehoch. Okrem toho zariadenie umožňuje analýzu Bodeho diagramu v rozsahu 100 Hz – 50 MHz s nastaviteľnou frekvenciou, amplitúdou budenia a ofsetom. Je to ideálny nástroj na testovanie zosilňovačov, filtrov a slučiek regulácie výkonu, ktorý umožňuje rýchle a presné vyhodnotenie frekvenčnej odozvy obvodu.

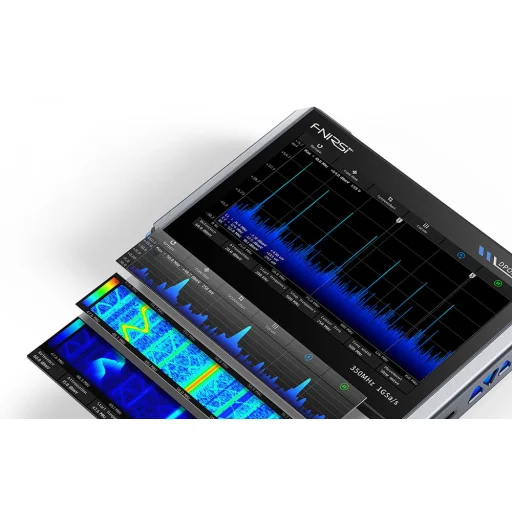

Pokročilá spektrálna a EMI analýza
Zariadenie pokrýva frekvenčný rozsah od 200 kHz do 350 MHz a umožňuje presné manuálne nastavenie kľúčových parametrov – ako sú počiatočná/koncová frekvencia, šírka pásma, referenčná úroveň, útlm a dĺžka FFT. K dispozícii sú funkcie kurzorového merania a pokročilé režimy zobrazenia, vrátane mimoriadne pôsobivého a jasného 3D zobrazenia typu vodopád. Vďaka tomu je ideálny pre testovanie EMI, analýzu RF signálov a detekciu harmonických zložiek.

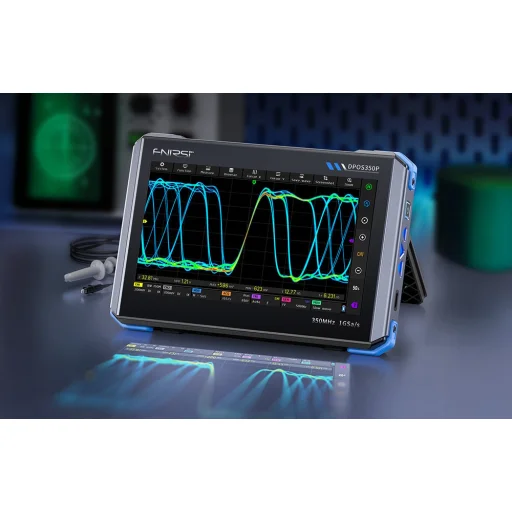

Špičkové zobrazenie signálu
Technológia digitálnej fluorescencie zabezpečuje výnimočnú čistotu signálu a presnú reprodukciu farieb. Pokročilé potlačenie šumu ďalej zlepšuje detekciu a zobrazenie priebehov, čím umožňuje presnejšiu analýzu signálu. Podpora 8–16-bitovej technológie posúva čistotu obrazu na novú úroveň.

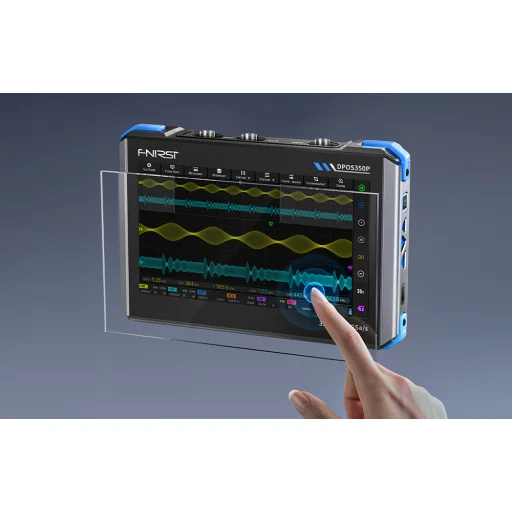

Dizajn tabletu pre pohodlnú prácu
Tenké, elegantné čierne telo s modrými akcentmi spája moderný dizajn s ergonómiou. Formát tabletu umožňuje pohodlné používanie aj jednej rukou a rozhranie s dotykovou obrazovkou sprístupňuje všetky funkcie okamžite, bez zbytočných menu a zložitej navigácie. Je to nástroj, ktorý sa prirodzene prispôsobuje pracovnému rytmu používateľa. Osciloskop podporuje viacero jazykov vrátane angličtiny, čínštiny, ruštiny a portugalčiny, preto je ideálnou voľbou aj v medzinárodnom prostredí.

Príslušenstvo:
- 350 MHz meracia sonda x2
- Nabíjačka QC18W
- USB kábel
- krokosvorky
- používateľská príručka

Všeobecné:
- Výrobca: FNIRSI
- Model: DPOS350P
- Počiatočná konfigurácia: 5 prednastavených hodnôt
- Jazyky: čínština / angličtina / ruština / portugalčina
- Veľkosť displeja: 7 palcov
- Rozlíšenie displeja: 1024 × 600 pixelov
- Technológia displeja: IPS, plný pozorovací uhol
- Spôsob ovládania: kapacitný dotykový displej
- Rozširujúce rozhranie: kapacitný dotykový displej
- Automatické vypnutie: 15 minút – 1 hodina / vypnuté
- Aktualizácia: podporovaná aktualizácia .iso súborov obrazu
- Požiadavka na nabíjanie: QC18W – 12 V / 1,5 A
- Batéria: 3,7 V lítiová, 8000 mAh
- Prevádzková doba: cca 3 hodiny
- Doba nabíjania: cca 5 hodín
- Celková spotreba energie: 10 W
- Chladenie: pasívne (vzduchom)
- Rozmery zariadenia: 190 × 128 × 37 mm

Analyzér frekvenčnej odozvy (FRA):
- Frekvencia budiaceho signálu: 100 Hz – 50 MHz
- Amplitúda budiaceho signálu: 0 – 5 Vpp
- Ofset budiaceho signálu: −2,5 V – +2,5 V
- Počet frekvenčných bodov: 20 – 500
- Manuálne meracie nástroje: frekvencia / zisk / fáza
- Prevádzkový režim: jednorazový / cyklický
- Kalibrácia systému: podporovaná

Spektrálny analyzér (SA):
- Metóda konverzie: FFT
- Dĺžka FFT: 4K – 32K
- Frekvenčný rozsah: 200 kHz – 350 MHz
- Rozsah úrovní: −60 dBmV – +260 dBmV
- Manuálne meracie nástroje: frekvencia / amplitúda
- Parameter značky: maximálna energia, harmonické zložky
- Vodopádový graf: podporovaný
- 3D vodopádový graf: podporovaný
- Automatické nastavenie: podporované
- Kalibrácia systému: podporovaná

Osciloskop:
- Počet kanálov: 2
- Šírka pásma: 350 MHz
- Čas nábehu: 1 ns
- Maximálna vzorkovacia frekvencia: 1 GSa/s
- Hĺbka pamäte: 60 kpts
- Vstupná impedancia: 1 MΩ / 14 pF
- Rozsah časovej základne: 5 ns – 50 s
- Časová základňa (roll): 50 ms – 50 s
- Vertikálna citlivosť: 2 mV – 20 V (1×)
- Vertikálny rozsah: 16 mV – 160 V (1×)
- DC presnosť: ±2%
- Časová presnosť: ±0,01%
- Vstupná väzba: DC / AC
- Mriežka pozadia: zobraziť / skryť
- Posun priebehu: hrubé / jemné nastavenie
- Prepäťová ochrana: až 400 V
- Jas priebehu: nastaviteľný
- Zobrazenie FFT: podporované
- Digitálna fluorescencia: podporovaná
- Útlm sondy: 1× / 10× / 100×
- Hardvérový limit šírky pásma: 150 MHz / 20 MHz
- Režim s vysokým rozlíšením: 8 bit – 16 bit
- Meranie parametrov: 12 typov
- Kurzorové merania: čas, perióda, frekvencia, úroveň, napätie
- Detekcia spúšťania: digitálna
- Kanál spúšťania: CH1 / CH2
- Režim spúšťania: Auto / Single / Normal
- Hrana spúšťania: nábežná / zostupná
- Útlm spúšťania: L1 – L3
- Úroveň spúšťania: manuálna / Auto (10% – 90%)
- Snímka obrazovky: 90 obrázkov
- Záznam priebehu: 500 sád
- Zobrazenie farebnej teploty: podporované
- Režim X-Y: podporovaný
- Zväčšenie časovej základne: podporované
- Automatické nastavenie jedným tlačidlom: podporované
- Reset na nulu jedným tlačidlom: podporovaný
- Prehliadač dát: podporovaný

Generátor signálu (SG):
- Typy priebehov: 14 štandardných + uložený priebeh
- Frekvencia: 0 – 50 MHz (sínus), pre ostatné priebehy do 10 M / 5 M / 3 M
- Amplitúda: 0 – 5 Vpp
- Ofset: −2,5 V – +2,5 V
- Strieda: 0,1% – 99,9%
- Frekvenčné rozlíšenie: 1 Hz
- Amplitúdové rozlíšenie: 1 mV
- Rozlíšenie ofsetu: 1 mV
- Rozlíšenie striedy: 0,1%
- Uložené vlastné priebehy: 500 sád
