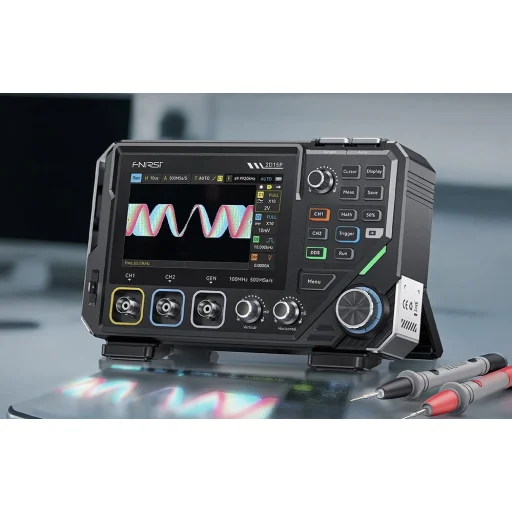

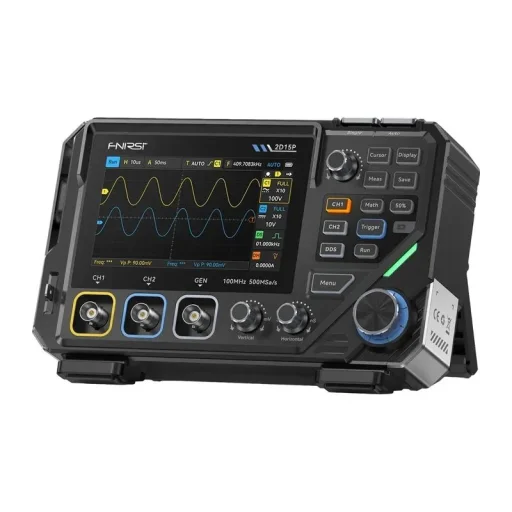

FNIRSI 2D15P dvojkanálový osciloskop, multimeter a generátor signálu
FNIRSI 2D15P je prenosný prístroj s tromi funkciami, ktorý kombinuje dvojkanálový osciloskop, True RMS multimeter a DDS generátor signálu. Je vhodný na servisné, laboratórne, vzdelávacie účely a pre vývoj elektroniky, kde je potrebné sledovanie signálov, meranie elektrických hodnôt a generovanie testovacích signálov v jednom zariadení.

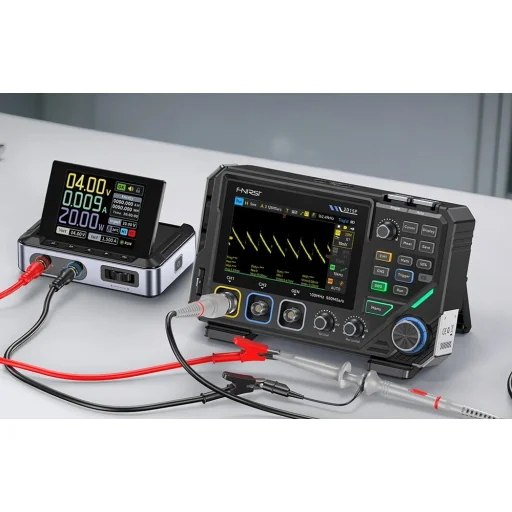

Presné testovanie signálu na dvoch kanáloch
Osciloskop poskytuje šírku pásma 100 MHz pri jednokanálovom použití a 50 MHz pri súčasnom použití dvoch kanálov. Vzorkovacia frekvencia až 500 MSa/s podporuje detailné zaznamenávanie rýchlo sa meniacich signálov. Voliteľná hĺbka pamäte 10 K, 100 K a 1 M vzoriek sa dá prispôsobiť konkrétnej meracej úlohe.
- Dvojkanálové prevedenie
- Vzorkovacia frekvencia 500 MSa/s
- 100 MHz analógová šírka pásma v jednokanálovom režime
- 50 MHz šírka pásma v dvojkanálovom režime
- Rozsah časovej základne 5 ns – 50 s
- Vertikálna citlivosť 10 mV – 10 V/div
- Vstupná impedancia 1 MΩ
- Maximálne vstupné napätie 800 V so sondou x10
Snímanie priebehov s frekvenciou približne 1200 snímok za sekundu pomáha pri sledovaní krátkodobých porúch. Obmedzenie šírky pásma na 20 MHz pomáha znižovať šum, čím umožňuje zobraziť prehľadnejší tvar signálu.
Prehľadný displej a analytické funkcie
Zariadenie disponuje 4,3-palcovým IPS dotykovým displejom a fyzickými ovládacími tlačidlami. Zobrazenie v 128 úrovniach sivej, ako aj režim zobrazenia založený na teplote farieb, pomáhajú sledovať stabilitu a zmeny priebehov.
- Režim zobrazenia bodov, vektorov a teploty farieb
- Nekonečná perzistencia na porovnanie po sebe idúcich priebehov
- Režim XY na skúmanie fázových vzťahov medzi signálmi
- Sčítanie, odčítanie, násobenie a delenie v reálnom čase

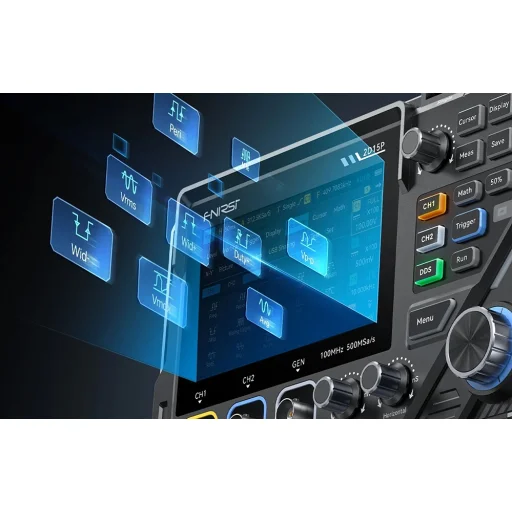

- Meranie pomocou kurzorov a 13 automatických meraní parametrov
- Automatický, normálny a jednorazový (Single) režim spúšťania
- Spúšťanie na nábežnú hranu, zostupnú hranu a obe hrany
- Zaznamenávanie a exportovanie priebehov
Zabudovaný generátor signálu a True RMS multimeter
Zabudovaný DDS generátor signálu dokáže produkovať 11 základných priebehov s frekvenciou až do 10 MHz. Amplitúda a strieda sú nastaviteľné, preto ho možno použiť aj na testovanie a riešenie problémov v elektronických obvodoch.

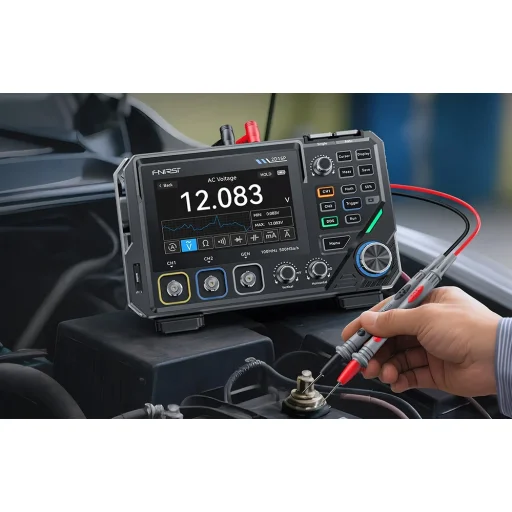

Integrovaný True RMS multimeter s rozsahom 19 999 digitov je vhodný na meranie striedavého a jednosmerného napätia, ako aj prúdu. Okrem toho podporuje testovanie odporu, kapacity, diód a spojitosti. Funkcia Curve View zobrazuje zmeny signálu v reálnom čase.

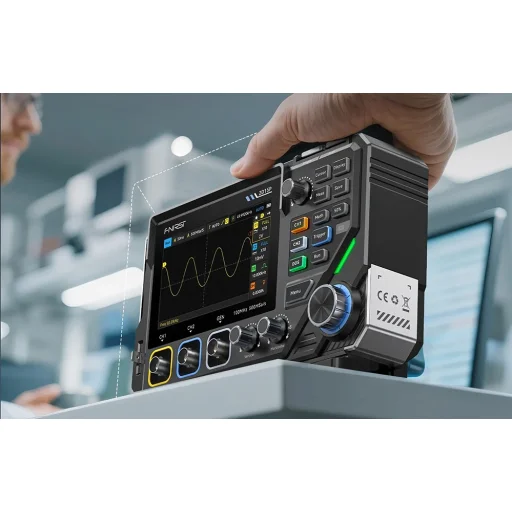

Prenosné prevedenie s USB-C nabíjaním
Architektúra zariadenia postavená na čipoch FPGA, MCU a ADC podporuje rýchle spracovanie signálu a stabilnú prevádzku. Jeho kompaktné prevedenie je približne o 30 % ľahšie v porovnaní s predchádzajúcimi modelmi. Zabudovaná 5000 mAh batéria umožňuje prenosné použitie a konektor USB-C zabezpečuje pohodlné nabíjanie a prenos dát.
Obsah balenia
- Osciloskop FNIRSI 2D15P
- 2 ks sondy P6100
- Meracie hroty k multimetru
- Kábel s krokodilosvorkami
- USB dátový kábel
- Návod na použitie
